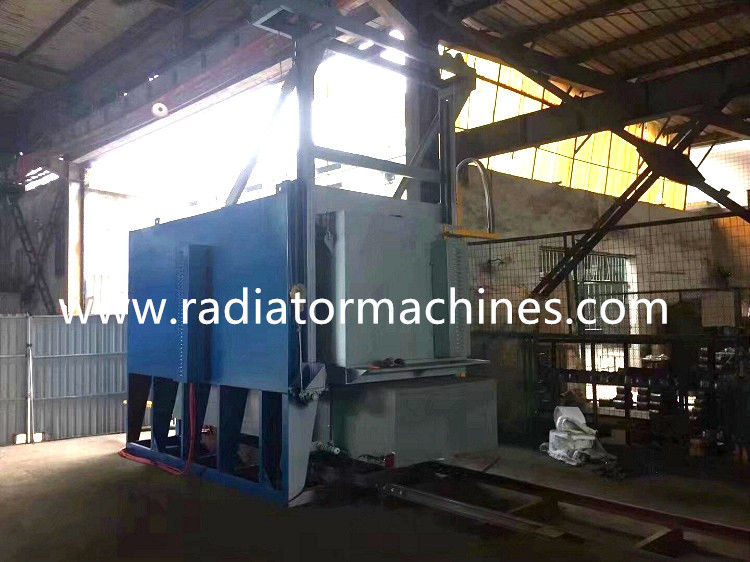

4 مناطق فرن موقد بوجي الكهربائي مع تحكم PLC

4 مناطق فرن موقد بوجي الكهربائي مع تحكم PLC

4 مناطق فرن موقد بوجي الكهربائي مع تحكم PLC
4 مناطق فرن موقد بوجي الكهربائي مع تحكم PLC

صورة كبيرة :  4 مناطق فرن موقد بوجي الكهربائي مع تحكم PLC

تفاصيل المنتج:
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: RT3-600-12
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حالة الخشب الرقائقي مناسبة للنقل البحري
وقت التسليم: 90 يومًا
القدرة على العرض: 100 مجموعة / مجموعات في السنة
مفصلة وصف المنتج
إسم الألة: فرن موقد بوجي القوة المصنفة: 600KW (1-100٪) قابل للتعديل
مزود الطاقة: 380 فولت ، 3 ف ، 50 هرتز درجة الحرارة المقدرة: 1250 ℃ (درجة حرارة العمل العادية: 850-1200)
ارتفاع درجة حرارة الفرن بدون تحميل: ≤2.5 ساعة منطقة التحكم: 4 مناطق
حجم العمل الفعال: 5000 × 2500 × 1500 مم (L × W × H) الحجم الكلي للفرن: 5800 × 3600 × 2950 مم (L × W × H) الارتفاع لا يشمل ارتفاع إطار باب الفرن
الحجم الكلي للوجي: 6100 × 2600 × 950 مم (الطول × العرض × الارتفاع) مساحة الأرضية بما في ذلك العربة من الداخل والخارج بطول الحركة: 12500 * 3000 مم (L * W)
استهلاك طاقة الفرن بدون تحميل: ≤18٪ ارتفاع درجة حرارة سطح الفرن: 45
تسليط الضوء:

PLC Control Bogie Hearth Furnace

,

الصلب Bogie Hearth Furnace

,

4 مناطق Bogie Hearth Furnace

فرن موقد بوجي الكهربائي مع تحكم PLC



1. التطبيق



فرن المجمرة الكهربائية RT3-600-12 يستخدم بشكل رئيسي في التلدين والمعالجة الحرارية لأجزاء الهيكل الفولاذي وأجزاء السبائك وأجزاء الفولاذ المقاوم للصدأ ، إلخ.





2. المعلمات التقنية الرئيسية



1 القوة المصنفة 600KW (1-100٪) قابل للتعديل
2 مزود الطاقة 380 فولت ، 3P ، 50 هرتز
3 درجة الحرارة المقدرة

1250

(درجة حرارة العمل العادية: 850-1200 درجة مئوية)

4 ارتفاع درجة حرارة الفرن بدون تحميل ≤2.5 ساعة
5 منطقة التحكم 4 مناطق
6 حجم العمل الفعال 5000 × 2500 × 1500 مم (L × W × H)
7 الحجم الكلي للفرن

5800 × 3600 × 2950 مم (الطول × العرض × الارتفاع)

لا يشمل الارتفاع ارتفاع إطار باب الفرن

8 الحجم الكلي للعربة 6100 × 2600 × 950 مم (الطول × العرض × الارتفاع)
9 مساحة الأرضية بما في ذلك العربة من الداخل والخارج بطول الحركة 12500 * 3000 مم (L * W)
10 توصيل عنصر التسخين
11 توحيد درجة الحرارة ± 10 ℃
12 دقة قياس درجة الحرارة ± 1.5 أوم
13 استهلاك طاقة الفرن بدون تحميل ≤18٪
14 طريقة التحكم في درجة الحرارة

منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة من Shimaden بواجهة اتصال 485 وشاشة تعمل باللمس 10.1 بوصة (يمكنه تسجيل البيانات التاريخية وعملية التخزين وتصدير قرص U ولقطات الشاشة ووظائف أخرى ، مع إنذار درجة الحرارة الزائدة)

شاشة تعمل باللمس + تحكم PLC: شاشة اللمس متصلة بكمبيوتر العميل.وضع الاتصال: واجهة Modbus tcp.تنقل خزانة التحكم بالفرن البيانات في الوقت الفعلي إلى كمبيوتر العميل ، ويمكن لجهاز الكمبيوتر الخاص بالعميل التحكم في تشغيل الفرن وتسخينه عن بُعد.

15 ارتفاع درجة حرارة سطح الفرن 45
16 عنصر التسخين 0Cr27AL7Mo2 (شريط) التربية على حقوق الإنسان
17 لوحة وجه بوجي Cr25Ni20 ، سمك 30 مم ، فولاذ مقاوم للحرارة
18 طريقة التحميل تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن
19 طريقة فتح باب الفرن رافعة كهربائية 2ton ، مختومة بالوزن الذاتي للباب
20 طريقة تحريك بوجي بواسطة مخفض سرعة التروس الدائري
21 قوة القيادة بوجي 5.5 كيلو واط
22 بطانة الفرن ألياف حرارية عالية الحرارة
23 قدرة التحميل 10 أطنان








3. أصل المكونات الخارجية





رقم. غرض أصل
1 تحكم في درجة الحرارة شيمادين ، اليابان
2 SCR Weisite ، جيانغسو
3 شريط المقاومة شوغانغ ، بكين
4 مواد الحفاظ على الحرارة لويانغ ، شاندونغ
5 مادة حرارية ييشينغ ، جيانغسو
6 المخفض Huibang ، تشانغتشو ، الصين
7 المكونات الكهربائية ديليكسي
8 لوحة الموقد جياندا ، شينغهوا ، الصين
9 شاشة اللمس MCGS
10 PLC سيمنز سمارت








4. مقدمة هيكلية



يتكون فرن المجمرة RT3-600-12 بشكل أساسي من غلاف الفرن والبطانة وباب الفرن ونظام ضغط الباب والعربة وعناصر التسخين والجهاز الثابت ونظام التحكم في درجة الحرارة.



5. معلومات الشركة

Wuxi Wondery Trading Co.، Ltd هي مورد شامل لأفران موقد العربات.شركتنا

تزود الآلات التالية: فرن موقد بوجي ، آلة بناء قلب المبرد الألومنيوم ، الألومنيوم

آلة الحسم لخزان المبرد البلاستيكي ، فرن لحام المبرد الألومنيوم ، آلة اختبار تسرب المبرد الألومنيوم ،

قالب لوحة رأس المبرد ، قالب لوحة جانب المبرد ، قالب خزان بلاستيكي ، إلخ.
