تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | فرن موقد بوجي | الحجم الفعال: | 3000 × 1100 × 1100 مم |
|---|---|---|---|
| درجة الحرارة المقدرة: | 1200 ℃ | توحيد درجة الحرارة: | ± 10 ℃ |
| قوة: | 200 كيلو واط | عنصر التسخين: | 0Cr27AL7Mo2 |
| تسليط الضوء: | bogie نوع الفرن,فرن توفير الطاقة |
||
يستخدم فرن موقد عربة المقاومة بشكل أساسي في المعالجة الحرارية للأجزاء المعدنية.فرن موقد العربة
يسمى أيضًا باسم فرن موقد السيارة ، فرن أسفل السيارة ، فرن المعالجة الحرارية.
| رقم. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 200 كيلو واط+ 5٪(1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة | 1200 ℃ |
| 4 | ارتفاع درجة حرارة الفرن الفارغ بسرعة | ≤1.5 ساعة لاستقبال 800 ℃ |
| 5 | منطقة التحكم | منطقتان لدرجة الحرارة ونقطتان أخريان لقياس درجة الحرارة ، إجمالي 4 أزواج حرارية |
| 6 | حجم العمل الفعال | 3000 × 1100 × 1100 مم (الطول * العرض * الارتفاع) |
| 7 | توصيل عنصر التسخين | Ｙ |
| 8 | توحيد درجة الحرارة | ± 10 ℃ |
| 9 | دقة التحكم في الجهاز | ± 2 ℃ |
| 10 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 11 | طريقة التحكم في درجة الحرارة | SCR * PID منظم * درجة حرارة Shimaden PLC + متحكم HMI |
| 12 | ارتفاع درجة حرارة سطح الفرن | ＜ 45 درجة مئوية + درجة حرارة الغرفة |
| 13 | مادة عنصر التسخين | 0Cr27AL7Mo2 (شريط) تدفئة 5 جدران |
| 14 | لوحة وجه بوجي | ZG40Cr24Ni7SiN |
| 15 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 16 | بطانة الفرن | هيكل ألياف حرارية عالية الحرارة |
| 17 | طريقة فتح باب الفرن | هيكل مانع للتسرب بضغط الزنبرك الكهربائي |
| 18 | طريقة بوجي للداخل / الخارج | 3KW مخفض عجلة دبوس دائري |
1) فرن المجمرة من نوع العربة يحتوي على غلاف من الألواح الفولاذية الملحومة والفولاذ المقطعي.ال
هيكل من مادة سميكة.
2) بطانة جدار الموقد عبارة عن هيكل من الألياف بالكامل ، مما يوفر حوالي 60 ٪ من استهلاك الطاقة مقارنةً بـ
موقد الطوب التقليدي.
3) مكونات التسخين: أسلاك وشرائط السبائك المقاومة للحرارة العالية.
4) انخفاض مستوى الضجيج ، والملاءمة للطاقة ، والأداء المستقر.
5) تصميم CAD المتقدم.
6) سنوات من الخبرة في عملية المعالجة الحرارية.
نطاق التوريد لفرن موقد بوجي
| رقم. | غرض | الكمية | ملاحظات |
| 1 | جسم الفرن | 1 مجموعة | |
| 2 | بوجي | 1 مجموعة | بما في ذلك لوحة وجه عربة |
| 3 | نظام القيادة الكهربائية | 2 مجموعات | مجموعة واحدة للعربة ومجموعة واحدة للباب |
| 4 | عنصر التسخين | 1 مجموعة | شريط المقاومة |
| 5 | نظام التحكم في درجة الحرارة | 1 مجموعة | |
| 6 | مجلس الوزراء السيطرة | حاسب شخصي 1 |
1800 × 800 × 600 مم |
| 6.1 | تحكم في درجة الحرارة | 2 قطع |
شيمادين ، اليابان |
| 6.2 | SCR | 6 قطع |
|
| 6.3 | مشغل | 2 مجموعات |
|
| 6.4 | شاشة اللمس | 1 مجموعة |
MCGS |
| 6.5 | PLC | 1 مجموعة |
سيمنز |
| 6.6 | كوليت الأسلاك | العديد من | حسب رقم توصيل الأسلاك |
| 6.7 | سلك الرصاص التعويض | 30 م | |
| 6.8 | زوجان حراريان | 2 قطعة | نوع K. |
| 6.9 | المكونات الكهربائية | 1 مجموعة | SCR ، مفتاح الهواء ، مقياس التيار الكهربائي ، الفولتميتر ، التتابع الحراري ، والمفاتيح |

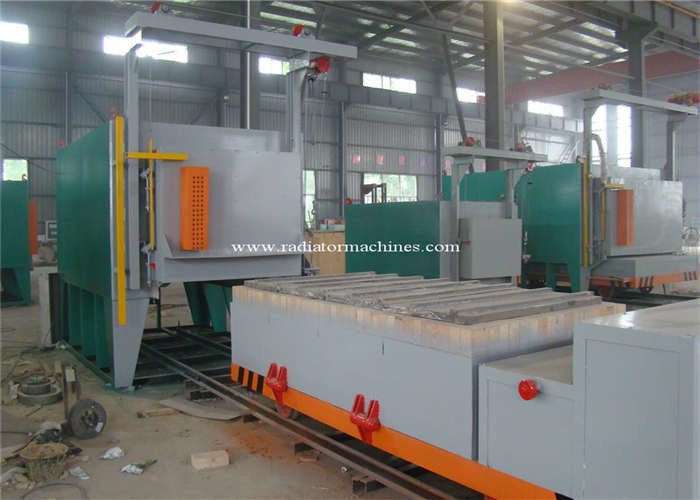

صورة فرن موقد بوجي المقاومة الكهربائية / فرن أسفل السيارة
