Wuxi Wondery Industry Equipment Co., Ltd ruth@wondery.cn 86-153-0529-9442
تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: WDL-DDJ
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: TO BE ENGOTIATED
تفاصيل التغليف: علبة خشبية مناسبة للنقل البحري أو العبوة العارية
وقت التسليم: 60 يوما
شروط الدفع: L/C، T/T
القدرة على العرض: 200 مجموعة / مجموعات في السنة
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |

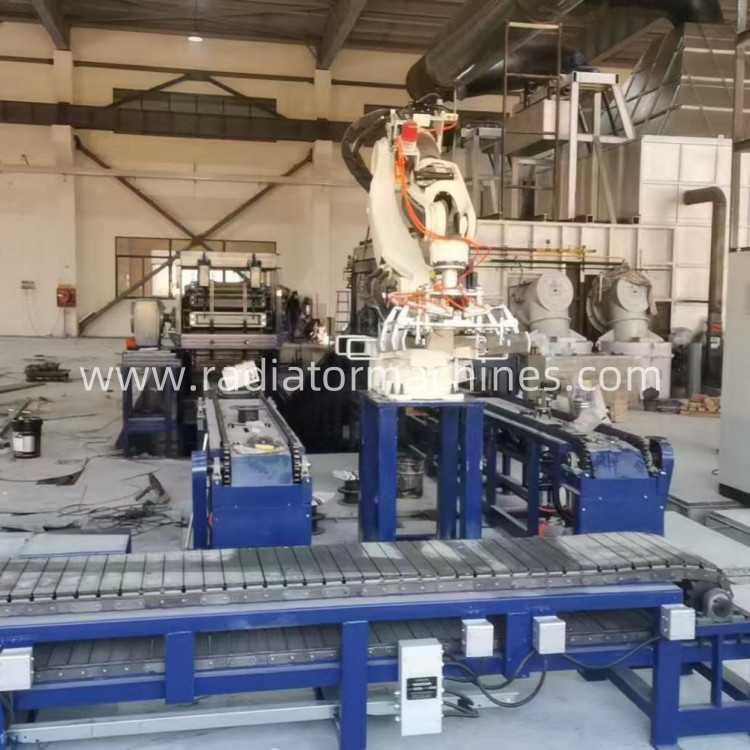

120-200 كجم آلة صب البلاط من الألومنيوم مع التراص
1التطبيق
آلة صب السبائك من الألومنيومهو نوع من الآلي
المعداتالتي تستخدم تكنولوجيا الروبوتات لتجميع البلاطات
صناعة صهر المعادن: يستخدم بشكل رئيسي في الألومنيوم والنحاس والصلب
ومصانع صهر المعادن الأخرى لتجميع البلاطات المنتجة
التخزين والنقل المريحة. على سبيل المثال، في الألومنيوم
مصنع الصهارة ، نوع الروبوت آلة تراكم البلاط يمكن أن تراكم صغيرة
من خط الإنتاج إلى أكوام أكبر من البلاطات الألومنيومية
هي أكثر ملاءمة للتخزين والنقل.
التخزين والخدمات اللوجستية: يستخدم في مستودعات المعادن
مؤسسات تجارة المواد أو مراكز الخدمات اللوجستية لتجميع وإدارة
يمكن أن يحسن من كفاءة عمليات المستودع،
المساحة، وتسهيل جرد وتسليم السبائك.
2مزاياطلاء صب البلاط
2.1 كفاءة إنتاج عالية، قادرة على إنتاج عدد كبير من البلاطات
في وقت قصير.
2.2دقة الأبعاد الجيدة ونوعية السطح من البلاط المصبوب
الحد من الحاجة إلى مزيد من المعالجة.
2.3 التشغيل الآلي، مما يقلل من تكاليف العمالة والأخطاء البشرية.
2.4 القدرة على إنتاج البلاطات ذات الجودة المتسقة، وتلبية
متطلبات صارمة من مختلف الصناعات.
| لا، لا، لا | المعلمات التقنية | |
| 1 | الحجم الفعلي للمشبك | 700 × 840 ملم (الطول*حجم فتحة) |
| 2 | سرعة الدوران | قابلة للتعديل، دورة واحدة 3.5 ثانية 5.0 ثانية |
| 3 | الوزن المطبق للبرميل الألومنيوم | 5.5±0.5 كجم / قطعة |
| 4 | الحد الأقصى لارتفاع التراص | 1650 ملم (يمكن تعيين عدد طبقات البلاط) |
| 5 | زاوية دوران الروبوت | 360 درجة إعداد حر |
| 6 | سرعة تجميع البلاط | حوالي 5-8 طبقة/دقيقة |
| 7 | وزن رفع الجهاز | 120-200 كجم |
| 8 | عدد البلاطات الألومنيومية التي يتم نقلها في كل مرة | 7 زجاجات، فم كبير متجه للأعلى |
4الخصائص التقنية لجهاز تصنيع البلاط الألومنيومي
| نo. | الخصائص التقنية |
| 1 | محرك محرك الستة محاور ، ضوضاء تشغيل منخفضة ، تشغيل مستقر ، معدل فشل منخفض ، دقة التراكم العالية ، باستخدام روبوت كاواساكي الياباني. |
| 2 | كفاءة عمل عالية ، 3-5 مرات كفاءة تراكم البلاط التقليدي. يمكن أن يدرك تراكم البلاط المتزامن لآلة صب 1 أو 2 ، مما يوفر تكاليف المستخدم. |
| 3 | إنها تحتل مساحة صغيرة ولديها طرق تثبيت مختلفة ، والتي يمكن أن تحقق التقاط متعدد النقاط والتراكم متعدد النقاط. |
| 4 | استخدام شاشة LCD ملونة 6.4 بوصة، شاشة لمسة حساسة للغاية، واجهة تشغيل بسيطة وبديهية، ويمكن تحقيق تشغيل بارع بعد نصف ساعة من التدريب. |
| 5 | جهاز تحكم روبوت محمول / مضمن: يمكن للمستخدمين تعيين عدد طبقات التراص وزاوية الدوران وفقًا لاحتياجاتهم ، ويمكن تخزين عشرات الآلاف من البرامج. |
| 6 | يمكن استخدامه بشكل موثوق في درجة حرارة المحيط من -25 °C ~ 50 °C وفي الغبار والضباب النفطي. |
|
7 |
تتبنى مجموعة الروبوتات المتراصمة التحكم البرمجية طوال العملية بأكملها. صيانة كاملة وسهلة: 0 درجة ، 90 درجة ، 180 درجة ، 270 درجة (أو 0 درجة ، 90 درجة).مسطحة الزوايا الأربعة من حزمة كاملة مضمونة. |
|
8 |
يمكن تعيين عدد طبقات التراص تعسفاً ضمن النطاق المتفق عليه، وارتفاع التراص ثابت.تطبيق جهاز نقل محرك الخدمة في آلية الحركة يجعل تشغيل المعدات أكثر استقرارا، موثوقة ودقيقة. فإنه يجلب الراحة الكبيرة لاستخدام وصيانة مستقبلية، بسيطة وتكلفة منخفضة التشغيل. |
| 9 | يتم زيادة مسافة فتح العقدة لمنع تلف الروبوت بسبب انحراف زبرة الألومنيوم. |
| 10 | تتبنى آلية القبض على البلاط نوع التشبيك والدعم لتجنب سقوط البلاط بسبب الفرق في طول البلاطات المصبوبة. |
| 11 | سرعة الإمساك قابلة للتعديل |
5المعلومات التقنية المقدمة
| البيانات التقنية |
| لا. | البند | الوحدة | كمية | ملاحظات |
| 1 | دليل المستخدم | 1 | مجموعة | الصورة المادية أو ملف PDF |
| 2 | مخطط كهربائي | 1 | مجموعة | الصورة المادية أو ملف PDF |
| 3 | مشكلة إطلاق النار: | 1 | حصة | الصورة المادية أو ملف PDF |
| 4 | قائمة أجزاء الارتداء | 1 | حصة | الصورة المادية أو ملف PDF |
| 5 | خطة ترتيب المعدات | 1 | حصة | الصورة المادية أو ملف PDF |
6مكونات التحكم الكهربائية
| لا، لا، لا | البند | أورجين | العلامة التجارية | ملاحظات |
| 1 | التوسع الرقمي | 8 في 8 خارج | سيمنز | |
| 2 | نظام الروبوتات | نظام التحكم العددي لـ 6 محاور | التنمية الثانوية | |
| 3 | الخزانة الرئيسية | 800*1900*500 | ||
| 4 | مكونات كهربائية منخفضة الجهد (بما في ذلك نظام التحكم في الناقل الأمامي والخلفي) | الطاقة حوالي 26 كيلوواط | (شنايدر) | |
| 5 | صمام الكهربائي | 4V210-08- DC 24V- LD 1 | (هينغي) | |
| التثبيت الكهربائي | ||||
| 6 | إمدادات الطاقة والبناء قبل خزانة التحكم | توصيل إلى خزانة تحكم النظام | واجب العميل | |
| 7 | جميع خنادق الكابلات والجسور والأنابيب | المواد والبناء | واجب العميل | |
| 8 | مواد الكابلات بعد خزانة التحكم | كابلات توصيل المعدات | واجب المورد | |
