machine name: |
pipe slotting machine |
pipe quantity: |
4 pcs slotted per time |
control system: |
numerical control |
HMI brand: |
Delta brand |
Power: |
4kw |
overall size: |
2088mmX1600mmX1660 mm |
machine name: |
pipe slotting machine |
pipe quantity: |
4 pcs slotted per time |
control system: |
numerical control |
HMI brand: |
Delta brand |
Power: |
4kw |
overall size: |
2088mmX1600mmX1660 mm |
ماكينة شق مواسير ألومنيوم مكثف أوتوماتيكي NC ضياء 16-30 مم
1.صيحث

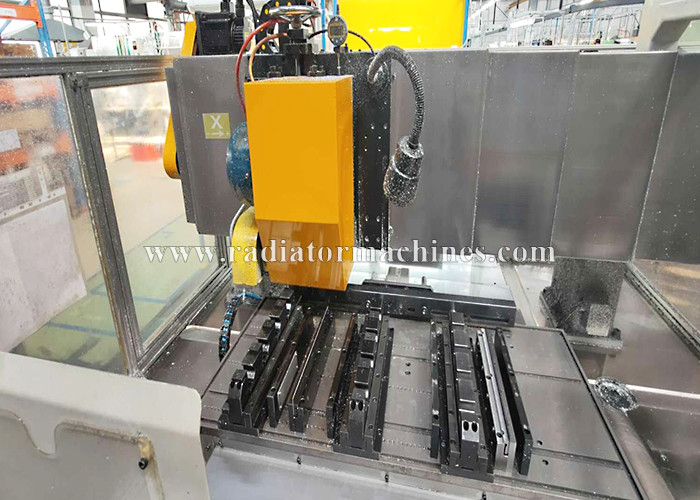

آلة شق مواسير رأس المكثف (4 قطع) - نوع القنطرية عبارة عن معدات متخصصة لعمل فتحات من أجل
أنابيب رأس المكثف.يمكن لهذه الآلة معالجة الفتحات لأنابيب الرأس بقطر مختلف.
يعتمد هيكل معدات آلة صنع المكثف على مجموعة نشر مثبتة على المحور X لجسر الرافعة لـ
الحركة ، بينما يتبنى المحور Y حركة أفقية للمنصة ، مما يحسن دقة القطع ويقلل
الأبعاد الخارجية للمعدات.يمكن ضبط معلمات المعالجة بشكل تعسفي على شاشة اللمس ، مما يجعل
العملية بسيطة ومريحة.
2.الخصائص الرئيسية:
2.1 تستخدم آلة شق أنبوب رأس المكثف آلية سحاب لتثبيت أنبوب الرأس ، والذي يتغلب
تأثير التشوه على آلية التثبيت أثناء عملية الختم لأنبوب الرأس.
2.2 استخدام شرائط تحديد المواقع الثابتة لتحديد موضع المحور X والمحور Y لأنبوب الرأس ، وتجنب تأثير الأنبوب
حدث خطأ في تحديد الموقع في عملية الختم على موضع الفتحة.
2.3 يمكن تعديل ارتفاع شفرة المنشار يدويًا ، ويمكن تعديل عمق القطع حسب الحاجة
في أي وقت ، مع التحكم الدقيق في العمق.
2.4 آلة شق أنبوب رأس المكثف هذه مُجهزة بجهاز إعداد سكين الأشعة تحت الحمراء.بعد لقط
أنبوب الرأس ، قم بتشغيل طاولة العمل الأفقية ، وموضع الإشعاع بالأشعة تحت الحمراء على أنبوب الرأس هو الفتحة
موضع شفرة المنشار.
2.5 آلة صنع المكثف هذه مجهزة بنظام حماية منخفض الضغط.ضغط إمداد الهواء
منخفض جدًا ، وينبه النظام ، ويتوقف الجهاز عن العمل.
2.6 تشغيل واجهة CNC.أثناء تشغيل النظام ، يتم قطع الفتحة الأولى ، ثم يتم تغذية الأنبوب إلى الأول
الطول ، ثم يتم قطع الفتحة الثانية ، ويتم تغذية الأنبوب إلى الطول الثاني.تستمر هذه الدورة حتى
اكتمال الشق.تجنب عيوب التغذية اليدوية غير الدقيقة ، وتحسين دقة المعدات
وسرعة قطع عالية.
3. المعلمات التقنية الرئيسية للمعدات
آلة شق مواسير الرأس (4 قطع) نوع جسر الرافعة
(المعايير الفنية)
| غرض | وحدة | معامل | ملاحظات | |
| أنبوب الرأس |
مم مم |
قطر رأس المكثف 16-30mm. | ||
|
سمك جدار أنبوب الرأس |
مم مم |
1.15-2.0 ملم |
||
|
أبعاد واتجاه فتحة أنبوب الرأس |
فتحة للفاصل الخارجي (في الجزء الخلفي من فتحة الأنبوب المسطح) | |||
| سماكة المباعد | مم | ح | ||
|
حجم عرض الفتحة والتسامح |
مم
|
H + 0.05 + 0.00 مم
|
||
|
حجم عمق الفتحة والتسامح |
مم مم |
د / 2 +0.05 0 مم د |
||
| مدى طول أنبوب الرأس |
مم
|
100 مم <L <700 مم
|
||
|
عدد الفتحات |
ن ≤ 20 |
|||
|
أدنى مسافة بين الفتحة وطرف الأنبوب المسطح |
مم
|
20 ملم
|
||
|
فتحة موضع التسامح |
مم | +/- 0.1 مم | ||
|
الجهاز نفسه يأتي فقط مع مجموعة من سلسلة التثبيت لطراز واحد ، وحجم واحد لشفرة القطع.سيتم تخصيص المواصفات الأخرى بشكل منفصل. |
||||
سرعة المعالجة: 15 ثانية / القطع (4 أنابيب ، فتحة واحدة) (الوقت للإشارة فقط)
إجمالي الطاقة للمعدات: 4.0KW
جهد إمداد الطاقة: AC380V
البعد الكلي (المرجع): 2088 مم × 1600 مم × 1660 مم
معلومات الشركة
Wuxi Wondery Industry Equipment CO. ، Ltd هي مورد محترف يعمل في توريد آلات التصنيع لـ
مبادلات حرارية من الألومنيوم.
يمكننا توفير خط إنتاج المبادل الحراري لمشعات السيارات أو المكثفات أو مبردات الزيت أو السخانات أو غيرها من المنتجات ،
ومكثفات ومبخرات HVAC.
آلات صنع المكثف الأوتوماتيكي بما في ذلك: تجميع القالب أحادي الثقب ؛آلة تشكيل الأنبوب الأوتوماتيكي ؛
آلة شطب من طرف واحد أو طرفين من الألومنيوم ؛منشئ النواة شبه الأوتوماتيكي ؛آلة تشكيل اللوح الجانبي المكثف ؛
آلة قطع الأنابيب.آلة استقامة وقطع الأنبوب المسطح ؛فرن لحام الألومنيوم.
