تفاصيل المنتج
مكان المنشأ: شنغهاي، الصين
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: VQH-380
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: nude package duly fixed inside the container; عبوة عارية مثبتة حسب الأصول داخل الحاوية ؛
وقت التسليم: 120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 200 مجموعة / مجموعات في السنة
اسم: |
فرن اللحام بالفراغ |
درجة حرارة العمل: |
750 درجة مئوية |
طلب: |
مشعات الألومنيوم والمبادلات الحرارية الألومنيوم |
قوة: |
380 كيلو واط |
حجم العمل: |
2000 (L) × 1200 (W) × 1200 (H) ملم |
فراغ العمل: |
4 × 10 باسكال -3 |
اسم: |
فرن اللحام بالفراغ |
درجة حرارة العمل: |
750 درجة مئوية |
طلب: |
مشعات الألومنيوم والمبادلات الحرارية الألومنيوم |
قوة: |
380 كيلو واط |
حجم العمل: |
2000 (L) × 1200 (W) × 1200 (H) ملم |
فراغ العمل: |
4 × 10 باسكال -3 |

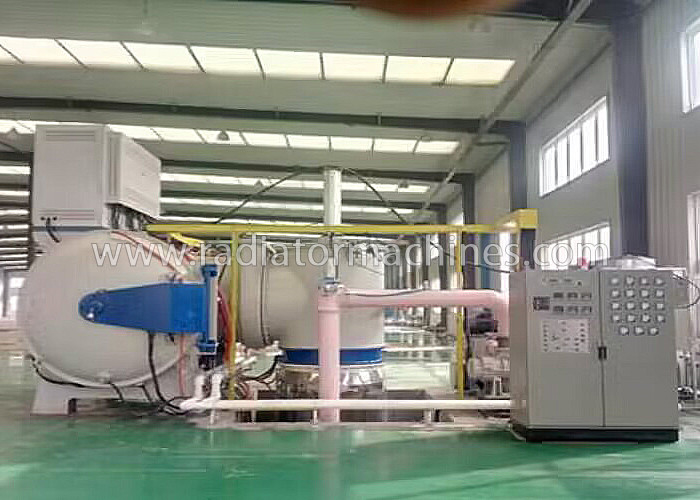

فرن لحام كهربائي بالفراغ 750 درجة مئوية للمبادلات الحرارية لمشعات الألومنيوم
1.سummary
يستخدم فرن اللحام بالألمنيوم بالفراغ بشكل أساسي لمعدات التبادل الحراري لقاطرة السكك الحديدية ،
معدات فصل الهواء وإنتاج حماية البيئة للسيارات.المنتجات مع الفراغ
المعالجة بالنحاس: المبرد البيني ، مبرد الزيت ، المبرد ، المبخر ، المكثف ، هوائي شبكة الرادار ، الدليل الموجي
ومختلف المبادلات الحرارية ذات الزعانف أو الألواح. تتبنى جميع وحدات القياس وحدة دولية (SI)
وحدات القياس لجميع الأجزاء والمكونات والأدوات المختلفة للمعدات
اعتماد معيار الوحدة الدولية (SI).
2.تيفنيحدود
|
2.1 فرن فراغ اللحام بالنحاس الألومنيوم: 1 مجموعة ؛ 2.2 حجم منطقة التسخين الفعال: 2000 (L) × 1200 (W) × 1200 (H) مم ؛ 2.3 سعة شحن الفرن: ≤ 2000 كجم / فرن (بما في ذلك تجهيزات الأدوات) ؛ 2.4 درجة الحرارة القصوى: ≤ 750 ℃ ؛ 2.5 درجة حرارة العمل: 300-700 درجة مئوية ؛ 2.6 طاقة التسخين: 380kW ؛ 2.7 توحيد درجة حرارة الفرن: ≤ ± 4 ℃ (600 ℃) ؛ 2.8 دقة التحكم في درجة الحرارة: ≤ ± 1 ℃ ؛ 2.9 زمن ارتفاع درجة الحرارة: ≤ 60 دقيقة لارتفاع درجة الحرارة إلى 700 درجة مئوية دون تحميل من درجة حرارة الغرفة ؛ 2.10 درجة الفراغ الشديد: 4 × 10 باسكال-4؛ 2.11 فراغ العمل: 4 × 10 باسكال-3؛ 2.12 معدل ارتفاع الضغط: 0.4 باسكال / ساعة ؛ 2.13 وقت شفط الفراغ: ≤ 40 دقيقة للوصول إلى 4 × 10-3باسكال في حالة باردة وفرن فارغ (باستثناء وقت التسخين المسبق لمضخة الانتشار) ؛ |
3.عامانظرة عامة
فرن اللحام بالنحاس الفراغي عبارة عن هيكل أفقي ذو غرفة واحدة ، مع أبواب فرن في كلا الجانبين الأمامي والخلفي.
يتم تشغيل أبواب الفرن بواسطة محركات مخفضة للسرعة.
يتم غلق قضيب الدفع الهوائي وتغذيته من كلا الطرفين ، وتتكون الآلة الرئيسية من جسم الفرن الفراغي ،
غرفة التسخين ، نظام الفراغ ، نظام التضخم ، النظام الهوائي ، نظام التبريد بالماء ، نظام التحكم الكهربائي ، إلخ.
3.1 جسم وغطاء فرن الفراغ
جسم وغطاء فرن اللحام الكهربائي الفراغي لهيكل مبرد بالماء بجدار مزدوج ، ومدخل للمياه
وتصميم الصرف يتجنب المنطقة الميتة لدرجة الحرارة. الجدران الداخلية والخارجية للفرن مصنوعة من
فولاذ كربوني عالي الجودة.غطاء الفرن على شكل فتح مفصلي جانبي ، مع هيكل مشبك القوس.
السطح الداخلي لجسم الفرن مصقول لضمان أداء الفراغ للاستخدام على المدى الطويل.
3.2حجرة التسخين ، عنصر التسخين والعازل
حجرة التسخين لفرن اللحام الكهربائي عبارة عن هيكل إطار مثمن يتكون من
كل الفولاذ المقاوم للصدأ ، وهناك صفان من البكرات
في الجزء السفلي من الإطار ، وهو مناسب للسحب والصيانة والإصلاح بشكل عام
من التدفئة
غرفة.الدرع الواقي من الحرارة مصنوع من 5 طبقات من الفولاذ المقاوم للصدأ.
الطبقة 1-4: 0.5 مم من الفولاذ المقاوم للصدأ (304).
الطبقة 5: الفولاذ المقاوم للصدأ 1 مم (304) هي الطبقة الخارجية.
يعتمد عنصر التسخين على شريط كروم نيكل عريض النطاق (Cr20Ni80) ، مع تسخين منتظم وفقدان بسيط للحرارة.
تنقسم درجة حرارة التسخين إلى 10 مناطق للتدفئة والتحكم في درجة الحرارة.عناصر التسخين
مرتبة بطريقة سربنتين مع شرائط كروم نيكل عالية الحرارة ذات نطاق عريض ، والتي لا تضمن فقط
التوحيد الجيد لدرجة حرارة الفرن ، ولكنه يساعد أيضًا على تحسين قوة درجات الحرارة العالية وعمر العمل
شرائط التسخين.
يعتمد العازل على 95٪ من مادة الألومينا الخزفية العازلة.
يوجد حزام مانع للتسرب متحرك على الوجه النهائي لغرفة التسخين ، والذي يمكن أن يتجنب تلوث المغنيسيوم
بخار إلى الجزء الداخلي من طبقة العزل الحراري قدر الإمكان.في نفس الوقت ، من السهل تنظيفها.
