معدات التشريب بضغط الفراغ المتعرج 1600 × 2000 مم

مصنع محترف صنع لفائف ضغط فراغ معدات التشريب

1. التطبيق

يتم استخدام معدات التشريب الفراغي للحمل

خارج معالجة التشريب الفراغي لأجزاء المحرك.

2. تكوين المعدات

2.1معدات التشريب بالضغط الفراغيخزان.

2.1.1آلة التشريب بالضغط الفراغيالمواصفات: 1600 × 2000 مم

(ارتفاع فعال) ؛

المواد المستخدمة:

2.1.2 فراغ العمل: - 0.095 ميجا باسكال ، شكل التركيب: عمودي.

2.1.3 مواصفات زجاج الرؤية: Φ160 × 100 مم ، قطعتان للخزان ؛

2.1.4 مادة الختم: حلقة مطاطية مانعة للتسرب ، مقاومة للتآكل.

2.1.5 عثة عودة الراتنج: العودة من القاع.

2.1.6 طريقة الفتح: الفتح والإغلاق الهيدروليكي.

2.1.7 يتم فتح غطاء الأسطوانة هيدروليكيًا وإشارة رجوعها

من خلال مفتاح القرب من عدم الاتصال.

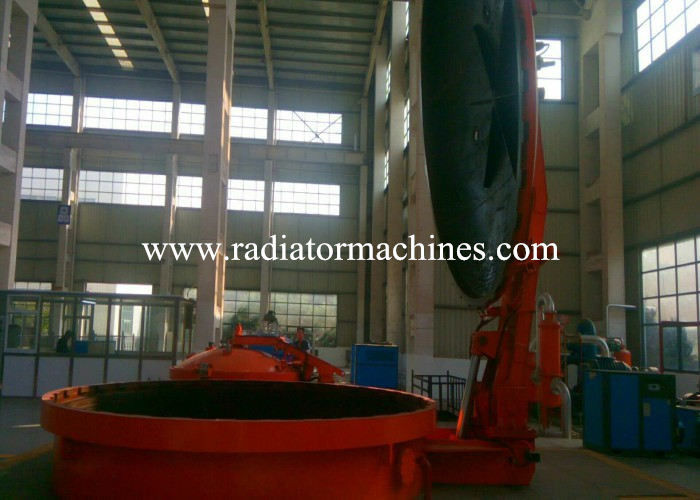

2.1.8 زاوية فتح غطاء الخزان هي النقطة العليا بعد الفتح

يتم إسقاط الغطاء لأسفل خارج الجدار الداخلي لجسم الخزان.

بعد فتح غطاء الخزان ، لن تتأثر عملية رفع قطعة العمل.

2.1.9تشريب Vpiيعتمد حلقة الختم المقاومة للتآكل

(تم تطويره وإنتاجه ذاتيًا) ، وهو محكم الإغلاق دون تسرب.

يتم تزويد غطاء الخزان بفتحة حلقة مانعة للتسرب مطابقة لـ

شفةتشريب فراغ المحركهيئة.نافذة المراقبة مجهزة بـ

مصباح رؤية خاص يمكنه رؤية العملية الكاملة لـتشريب اللفات الحركية.

2.2 نظام تخزين الراتنج

2.2.1 خزان تخزين الراتنج ، Φ1500 × 2200 مم (ارتفاع تخزين الراتينج الفعال) ، قطعة واحدة ؛

المواد المستخدمة:

① الرأس: Q235-B (تم اعتماد رأس ملء الكرة القياسي)

② جسم الخزان: Q235-B

2.2.2 فراغ العمل -0.095 ميجا باسكال ، شكل التثبيت: عمودي.

2.2.3 نظام ترشيح الراتنج ، 1 مجموعة.

2.2.4 يجب تعيين مجموعة واحدة من مؤشرات مستوى السائل ونافذة المراقبة.

2.2.5 يتم تزويد قاع الخزان بقياس لزوجة الراتينج العازل

منفذ أخذ العينات ، وخط الأنابيب متصل بمضخة التفريغ من الراتنج

خزان التشريب وفلتر الراتينج يمكن أن يساعد مؤشر مستوى السائل

يقوم المستخدم بتخزين الراتينج حسب كمية الراتينج المستخدم من خلال الراتينج

نظام الترشيح ، يمكن أن يؤدي الترشيح الثانوي للراتنج العازل إلى تحسين

كفاءة التشريب وتحسين جودة المنتجات الحركية.

2.3 نظام فراغ

2.3.1 تتكون مضخة التفريغ من مجموعة واحدة من مضخة التفريغ 2x-70.

2.3.2 فراغ التصميم هو -0.1 ميجا باسكال و فراغ العمل -0.095 ميجا باسكال.

2.3.3 قوة المحرك: 5.5kW ، تبريد بالماء ، ختم ميكانيكي.

2.3.4 أقصى سرعة ضخ لوحدة التفريغ: 70 لتر / ثانية.

2.3.5 نظرًا لأن مصنعنا يعتمد تقنية فراغ جديدة ، فإن الوحدة تتمتع بالمزايا

من سرعة الضخ السريعة ودرجة الفراغ المستقرة وختم جيد.

2.4 نظام فراغ العازلة

2.4.1 خزان عازلة تفريغ واحد مع صمام تفريغ في الأسفل.

2.4.2 يتم وضع خزان عازلة الفراغ أمام وحدة التفريغ.

2.4.3 يتم تخزين الغاز القابل للتكثيف في الغاز المضخ لحماية الوضع الطبيعي

تشغيل مضخة التفريغ.

2.5 نظام ترشيح الراتنج

2.5.1 نظام ترشيح الراتنج ، 1 مجموعة.

2.5.2 من خلال نظام ترشيح الراتينج ، يتم ترشيح الراتنج العازل إلى

تحسين كفاءة التشريب بالراتنج وتحسين جودة

منتجات السيارات.

2.6 نظام إرجاع الراتنج

2.6.1.تم اعتماد وضع إرجاع راتينج الضغط التفاضلي الفراغي

2.6.2.الصمام هو صمام كروي يدوي من الفولاذ المقاوم للصدأ.

2.6.3.الأجزاء المانعة للتسرب عند وصلة الفلنجة لخط أنابيب عودة الراتنج و

يجب أن يتمتع الصمام بقوة كافية ومقاومة للتآكل وختم مطاطي

المواد ، إلخ.

2.6.4.الأنابيب والفلنجات والمثبتات هي منتجات قياسية.

2.7 النظام الهيدروليكي

2.7.1 تتكون من محطة هيدروليكية ، صمام تحكم هيدروليكي ، صمام فائض ،

خط الأنابيب ، أسطوانة الزيت عالية الضغط ، صمام الخانق ، القفل الهيدروليكي ، مضخة زيت التروس ،

مرشح الزيت ، مقياس مستوى السائل ، مقياس الضغط ، صمام الملف اللولبي ، خط أنابيب الضغط العالي ، إلخ ؛

2.7.2.الوظيفة: فتح وإغلاق خزان التشريب بالراتنج.مع مكافحة النسب

وظيفة وسرعة قابلة للتعديل.

2.7.3.ضغط التصميم 16MPa ، ضغط العمل ≤ 12MPa.

2.8 نظام أنابيب مياه التبريد

2.8.1. تبريد خزان المياه المتداولة ، ومضخة المياه ، والصمام وخطوط الأنابيب.

2.8.2.أكمل تبريد آلة التفريغ.

2.9 نظام التحكم

2.9.1.1 خزانة تحكم (معالجة رش البلاستيك على السطح و

تحكم مركزي).

2.9.2.عنصر التحكم هو زر التحكم في التشغيل.

2.9.3.مزود الطاقة للمعدات يعتمد AC380V ، 50 هرتز ثلاث مراحل أربع

نظام الأسلاك ، والمكونات الكهربائية الرئيسية من العلامات التجارية عالية الجودة مثل

ماركة DELIXI و CHINT.جميع المعدات والأسلاك الرئيسية مصنوعة من مواد عالية الجودة

منتجات ذات علامة تجارية لضمان السلامة والموثوقية.

2.9.4.عندما لا يتم فتح أو غلق خزان التشريب في مكانه ، يتم استخدام الهيدروليكي

لا يمكن بدء تشغيل المحطة والمحطة الهيدروليكية لا يمكن أن تعمل.

2.9.5.يجب أن يكون لديك أجهزة أمان ميكانيكية وكهربائية متشابكة ضرورية

منع سوء التشغيل البشري.

2.10 الملحقات

دليل تعليمات المنتج (عملية التشغيل ، الإصلاح ، الصيانة ، الاحتياطات ،

استكشاف الأخطاء وإصلاحها ، وما إلى ذلك) ، مخطط تدفق العملية ، مخطط الدائرة ، معيار المنتج

الاسم والملحقات (حلقة الختم) والرسم التخطيطي الكهربائي.

3.التكليف وضمان

3.1.يتحمل المشتري مسؤولية التركيب والتشغيل

المنتجات بينما يوفر المورد الدعم الفني عبر الإنترنت.

3.2جميع أنواع المواد المركبة ، الأكواع ، أنابيب التوصيل ، الأجزاء القياسية ،

جوانات ، إلخ.

3.3التشريب الفراغ من اللفات الكهربائية

مضمون لمدة 13 شهرًا من تاريخ الشحن.

4-الضمان:الجهاز مكفول لمدة 13 شهرًا بدءًا من يوم

الوصول إلى موقع المشتري. لا يشمل الضمان الأجزاء سهلة التآكل.

5.لون الجهاز:مطلوب من قبل المشتري أو بناءً على لون skyblue القياسي.

منطقة الحماية مطلية بلون مختلف.

6- السرية

لا يسمح للمشتري بتمرير المستندات الفنية لطرف ثالث بدون

إذن البائع.
