تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: 63nc
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: TO BE ENGOTIATED
تفاصيل التغليف: علبة خشبية مناسبة للنقل البحري أو العبوة العارية
وقت التسليم: 60 يوما
شروط الدفع: L/C، T/T
القدرة على العرض: 200 مجموعة / مجموعات في السنة
نموذج الآلة: |
63NC ثنائي الأنابيب |
زاوية الانحناء القصوى: |
190 درجة |
الأعلى. دائرة نصف قطرها الانحناء: |
300 ملم |
وزن الجهاز: |
1600 كجم |
قوة المحرك: |
5.5 كيلو واط |
الحجم الكلي: |
330 × 80 × 134 سم |
نموذج الآلة: |
63NC ثنائي الأنابيب |
زاوية الانحناء القصوى: |
190 درجة |
الأعلى. دائرة نصف قطرها الانحناء: |
300 ملم |
وزن الجهاز: |
1600 كجم |
قوة المحرك: |
5.5 كيلو واط |
الحجم الكلي: |
330 × 80 × 134 سم |
أنابيب النحاس المعدنية ماكس 67mm قطر 63NC آلة ثني شبه تلقائية
1التطبيق
المواد: أنابيب الفولاذ، الفولاذ المقاوم للصدأ، أنابيب النحاس، أنابيب الألومنيوم، الأنابيب المعدنية.
الصناعات الموصى بها لتطبيق هذه آلة ثني الأنابيب:
مكونات السيارات (أنابيب زيت الفرامل، صمامات، إطارات المقاعد) ، الدراجات النارية، معدات اللياقة البدنية، تكييف الهواء
الأنظمة، الدراجات، الأثاث الصلب، الأجهزة الصحية، والصناعات ذات الصلة.
بسبب حقيقة أن أنابيب النحاس ناعمة للغاية ، فإن آلة ثني الأنابيب 63NC قادرة على ثني أنابيب النحاس بحد أقصى 67 مم.
2الرئيسية Sالخصم
2.1 التعرف التلقائي على الطاقة في الماكينة و قطعة العمل ، والمعالجة سريعة وجيدة
2.2 بطيئة العودة القلب، مدفوعة بواسطة بارو، مما يؤدي إلى استيعاب الزاوية.
2.3 يتم تشغيل جميع عمليات طي الأنابيب في الكمبيوتر، بسيطة وسريعة وصحيحة.
2.4 نظام برمجة مصور: رسم وتعديل على صورة أنبوب ستيريو على الشاشة، يجعل العملية بسيطة
سريعة ودقيقة
2.5 اختبار الارتداد: اختبار مقارن على خصائص مجموعات مواد الأنابيب.
2.6 وظيفة التحليل من خطوة واحدة - مراقبة دقيقة لتشوه مواد الأنابيب أثناء تصنيع المسار
من الطوابق
2.7 تساعد الرسم التلقائي لرسومات أجهزة إزالة المظاهر على تطوير منتجات جديدة
2.8 فحص شامل: الدوائر الهيدروليكية / الكهربائية / أنظمة القيادة ، غياب المراحل في المحركات / عكس ، الجهد ،
درجة الحرارة، ضغط الزيت، وتشخيص المشاكل تلقائيًا.
2.9 يتم تطبيق كلمات السر والمفاتيح وساعات العمل / تسجيل الكميات في إدارة الإنتاج.
3. تقنيةأراميتر آلة ثني الأنابيب المعدنية
| البند/النموذج | DW63NC |
| أقصى قطر ثني للأنبوب |
Φ63×3mm (الأنابيب المستديرة) 63 × 63 × 3 ملم (أنبوب مربع) |
| الطول الفعلي للأنبوب المنحني | 2200mm (يمكن تمديدها) |
| زاوية الانحناء القصوى | 190 درجة |
| أقصى نصف قطر الانحناء | 300 ملم (يمكن تمديدها) |
| عدد الأنابيب المنحنية في كل أنابيب | 32 |
| ضغط الهواء القصوى | 14Mpa |

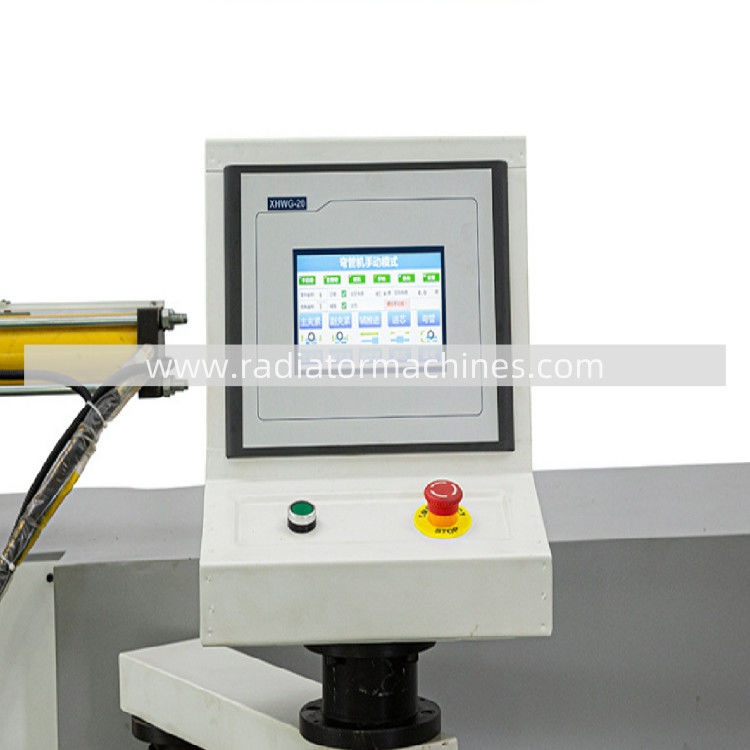

| طريقة العمل | الشاشة الملموسة |
| مواد العفن | Cr12Mov |
| سعة خزان الوقود | 100 لتر (الرجاء إضافة زيت هيدروليك مضاد للاستئصال رقم 46) |
| نظام التحكم | نظام ثني الصين DS |
| سرعة الانحناء | 90 درجة في 3-4 ثواني |
| دقة الانحناء | ±0.5 درجة |
| دقة طول الانحناء | وفقًا لموقع المشغل |
| قوة المحرك | 5.5 كيلوواط |
| L,W,H ((CM) | 330×80×134 |
| الوزن | 1600 كجم |
4.الأجزاء الميكانيكية الرئيسية
| الاسم | المصنع |
| محرك هيدروليكي | ووكسي تايهو |
| صمام هيدروليكي | اليابان يوكين |
| فوق صمام التدفق | اليابان يوكين |
| مُشفر | اليابان (نيميكون) |
| مضخة هيدروليكية | ووكسي تايهو |
| عنصر الختم | شانغهاي تشيفان |
| الجهاز المتصل | (شنايدر) |
| مرسل حرارة فائقة | (شنايدر) |
| مفتاح القرب | أومرون |
| مفتاح الطاقة | تايوان مينغوي |
| محول | ووكسي شينغيو |
| أنبوب النفط | تشيجيانغ تونغشين |
| الشاشة الملموسة | تايوان وينفيو |
| PLC | الصين |
