تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: DW75NC
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: TO BE ENGOTIATED
تفاصيل التغليف: علبة خشبية مناسبة للنقل البحري أو العبوة العارية
وقت التسليم: 60 يوما
شروط الدفع: L/C، T/T
القدرة على العرض: 200 مجموعة / مجموعات في السنة
ماكس الانحناء الشعاع: |
250 ملم |
الحد الأدنى لشعاع الانحناء: |
R20mm |
قوة المحرك: |
7.5كيلوواط |
الأعلى. الضغط الهيدروليكي: |
14 ميجا باسكال |
نظام التحكم: |
التحكم Nc |
أقصى قدرة على الانحناء: |
Φ75x3.0mm |
ماكس الانحناء الشعاع: |
250 ملم |
الحد الأدنى لشعاع الانحناء: |
R20mm |
قوة المحرك: |
7.5كيلوواط |
الأعلى. الضغط الهيدروليكي: |
14 ميجا باسكال |
نظام التحكم: |
التحكم Nc |
أقصى قدرة على الانحناء: |
Φ75x3.0mm |

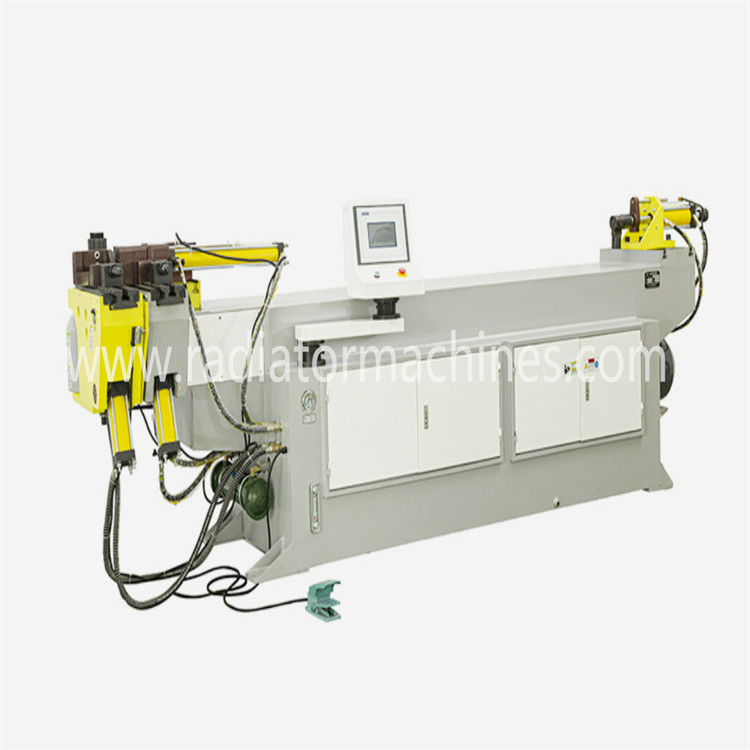

ثني مرن ودقيق مع DW75NC ثني أنابيب هيدروليكية مع وظائف يدوية وأوتوماتيكية
1وصف
هذا النوع من آلة التثبيت يجمع بين ميزات يدوية وأوتوماتيكية
تعزيز قدراتها على الانحناء
التغذية: تسمح هذه الميزة للمشغل بإدخال الأنابيب يدوياً في
يمنح المستخدم السيطرة المباشرة على عملية التغذية، مما يضمن
يتم وضع الأنابيب بشكل صحيح قبل الانحناء.الدوران الزاوية اليدوية: هذا
يسمح للمشغل بتعديل زاوية ثقب الأنابيب يدويا.
المثبط، يمكن للمستخدمين تحديد الزاوية الدقيقة التي يجب أن ينحني فيها الأنابيب،
توفير المرونة لمتطلبات الانحناء المختلفة. الانحناء الهيدروليكي التلقائي:
على الرغم من الجوانب اليدوية ، فإن آلة ثني الأنابيب تستخدم الطاقة الهيدروليكية
أداء الانحناء. وهذا يعني أنه بمجرد أن يكون الأنابيب في مكانها ووضع الزاوية،
يمكن أن يطبق المثبط تلقائيًا القوة اللازمة لإنشاء ثنيات دقيقة مع
الحد الأدنى من الجهد من قبل المشغل.
2المواصفات الرئيسية
1وحدة التحكم NC
2التشغيل الهيدروليكي المباشر
3إطعام يدوي و ثني
4يمكن أن تجعل ثنائية الأبعاد ركبة ثني
5واجهة تشغيل سهلة وإدخال البيانات سهلة
6سعة تخزين برنامج كبيرة تصل إلى 16 وحدة
7. تلقائيا قفل الزاوية ، يتم التحكم في تغيير الزاوية من قبل الترميز
8دقة عالية في الانحناء
9التشخيص الذاتي ورسائل الخطأ
10. إمكانية تعزيز اختياري
11مناسبة لأنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ، أنابيب الفولاذ المسبوكة، أنابيب الألومنيوم، أنابيب النحاس، الخ
12قطر الانحناء من الأنابيب: 0.5-8 بوصة
13نصف قطر الانحناء: 175-550mm
14زاوية الانحناء القصوى: 185 درجة
3المعلم التقني
| المواصفات / النموذج | الوحدة | DW75NC |
| أقصى قدرة على الانحناء | ملم | Φ75x3.0 |
| أقصى نصف قطر للانحناء | ملم | 250 ريال |
| نصف قطر الانحناء | ملم | R20 |
| زاوية الانحناء القصوى | الدرجة | 185 |
| المسافة الفعلية القصوى للقضيب | ملم | 2950 |
| نظام التحكم | مراقبة NC | |
| أقصى عدد من أنابيب ثنية الكوع | الوحدة | 16 |
| أقصى أقسام قابلة للتخزين | الوحدة | 16 × 16 |
| قوة المحرك | KW | 7.5 |
| الضغط الهيدروليكي | ام بي اي | 14 |
| تحكم النظام الهيدروليكي | الصمام الكهرومغناطيسي | |
| سعة خزان النفط | (ل) | 150 |
| الحجم | سم | 430 × 90 × 115 |
| وزن الجهاز | كيلوغرام | ≈2200 |
4أجزاء ومكونات ميكانيكية
| 1 | آلة تباطؤ | تايوان VGM | سنة واحدة |
| المانيا ADC | |||
| 2 | مسار توجيه Beeline | تايوان ABBA | |
| 3 | مشفر | اليابان (أومرون) |
5نظام الضغط الهيدروليكي
| لا، لا، لا | الاسم | المصدر والعلامة التجارية | الخدمة |
| 1 | صمامات مغناطيسية مختلفة | اليابان يوكين | سنة واحدة |
| 2 | خزان النفط | شانغهاي باوشان | |
| 3 | حلقة الختم | اليابان Valqua | |
| 4 | أنابيب النفط | تايوان ليانهوي |
