تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: DW130NC
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: negotiable
تفاصيل التغليف: صندوق خشبي مناسب للنقل البحري
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 100 مجموعة / مجموعات في السنة
إسم الألة: |
آلة ثني الأنابيب الأوتوماتيكية |
النموذج: |
DW130NC |
الوزن: |
حوالي 7000 كجم |
الحجم: |
600 × 245 × 165 سم |
ماكس الانحناء الشعاع: |
650 ملم |
نصف قطر الانحناء: |
R60mm |
زاوية الانحناء القصوى: |
185 درجة |
إسم الألة: |
آلة ثني الأنابيب الأوتوماتيكية |
النموذج: |
DW130NC |
الوزن: |
حوالي 7000 كجم |
الحجم: |
600 × 245 × 165 سم |
ماكس الانحناء الشعاع: |
650 ملم |
نصف قطر الانحناء: |
R60mm |
زاوية الانحناء القصوى: |
185 درجة |
DW130NC آلة ثني تلقائية بالكامل للأنابيب المستطيلة والدورية للأنابيب الصلبة
1.صورة الآلة
(1)الصورة العامة للجهاز
(2) صيغة الانحناء للأنابيب المستطيلة والأنابيب المستديرة
2تقنيالمعلمات
| المواصفات / النموذج | الوحدة | DW130NC | ملاحظة |
| أقصى قدرة على ثني الأنبوب المستدير | ملم | Φ130.8×6.0 أنابيب حديدية | 1الحد الأدنى من نصف قطر الانحناء على أساس قطر الأنابيب 2.يمكن أن يكون نصف قطر الانحناء القصوى وفقا لمتطلبات العميل 3.طول أقصى من القضيب يمكن وفقا لمتطلبات العميل |
| ملم |
Φ114 × 4.0 أنابيب من الفولاذ المقاوم للصدأ |
||
| أقصى قدرة على ثني الأنبوب المربع | ملم | 108x108x6 أنابيب حديدية | |
| ملم |
105×105×5 أنابيب من الفولاذ المقاوم للصدأ |
||
| أقصى نصف قطر للانحناء | ملم | R650 | |
| نصف قطر الانحناء | ملم | R60 | |
| زاوية الانحناء القصوى | ° | 185 درجة | |
| المسافة الفعلية القصوى للقضيب | ملم | 4200 | |
| نظام التحكم | مراقبة NC | ||
| أقصى عدد من أنابيب ثنية الكوع | الوحدة | 16 | |
| أقصى أقسام قابلة للتخزين | الوحدة | 16 × 16 | |
| قوة المحرك | KW | 22 | |
| الضغط الهيدروليكي | ام بي اي | 14 | |
| تحكم النظام الهيدروليكي | الصمام الكهرومغناطيسي | ||
| سعة خزان النفط | (ل) | 400 | |
| الحجم | سم | 600 × 245 × 165 | |
| وزن الجهاز | كيلوغرام | ≈ 7000 |
3وصف المنتج
المواد المعدلة:
أنابيب الفولاذ، والفولاذ المقاوم للصدأ، وأنابيب النحاس، وأنابيب الألومنيوم؛ الأنابيب المعدنية
صناعة التطبيق الموصى بها:
أدوات السيارات (أنابيب زيت للكبح، الصوت الصامت، المقاعد) ، الدراجات النارية، المعدات الصحية، تكييف الهواء
الدراجات، الأثاث الصلب، السلع الصحية وما إلى ذلك.
4. المواصفات الرئيسية
(1) التعرف التلقائي على الطاقة في الماكينة وقطعة العمل ، والمعالجة سريعة وجيدة
(2) بطيئة العودة النواة، مدفوعة بواسطة بارو، وتأثير الاعتراف الزاوية.

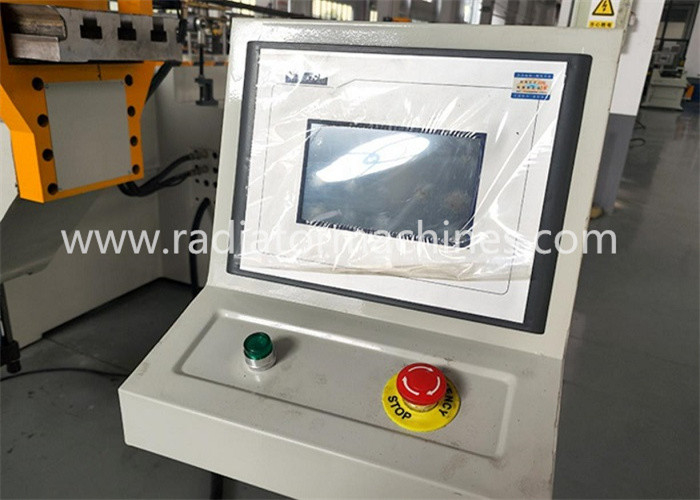

(3) العملية كلها في الكمبيوتر، بسيطة وسريعة وصحيحة
(4) نظام البرمجة المصورة: رسم وتعديل على صورة أنبوب ستيريو على الشاشة، يجعل
عملية بسيطة وسريعة وصحيحة
(5) اختبار الارتداد: اختبار مقارن على خصائص مجموعات مواد الأنابيب
(6) وظيفة التحليل في خطوة واحدة- مراقبة دقيقة على تشوه مواد الأنابيب أثناء المسار
تصنيع القوالب
(7) تساعد الرسم التلقائي لرسومات الشاشات على تطوير منتجات جديدة
(8)فحص شامل: الدوائر الهيدروليكية / الكهربائية / أنظمة القيادة ، غياب المراحل في المحركات / عكس ، الجهد ،
درجة حرارة، ضغط الزيت، وتشخيص المشاكل تلقائيًا
(9) يتم تطبيق كلمات السر والمفاتيح وساعات العمل/ تسجيل الكميات في إدارة الإنتاج
5أجزاء ميكانيكية رئيسية
| الاسم | المصنع |
| محرك هيدروليكي | ووكسي تايهو |
| صمام هيدروليكي | اليابان يوكين |
| فوق صمام التدفق | اليابان يوكين |
| مُشفر | اليابان (نيميكون) |
| مضخة هيدروليكية | ووكسي تايهو |
| عنصر الختم | شانغهاي تشيفان |
| الجهاز المتصل | (شنايدر) |
| مرسل حرارة فائقة | (شنايدر) |
| مفتاح القرب | أومرون |
| مفتاح الطاقة | تايوان مينغوي |
| محول | ووكسي شينغيو |
| أنبوب النفط | تشيجيانغ تونغشين |
| الشاشة الملموسة | تايوان وينفيو |
| PLC | اليابان ميتسوبيشي |
6. الاقتباس
| لا، لا، لا | البند | المواصفات | كمية |
سعر الوحدة (USD) |
المبلغ (USD) |
| 1 | 130NC آلة ثني الأنابيب | مجموعة واحدة من العفن | 1 مجموعة | 23,800.00 | 23,800.00 |
|
ملاحظات:
ü طريقة الدفع: 40٪ دفعة مقدمة والرصيد قبل التسليم (طريقة T / T)
|
|||||
7. الضمان
يتم ضمان المعدات لمدة 13 شهرًا بعد تاريخ الشحن. يجب على البائع استبدال قطع الغيار أو
إصلاح المعدات مجاناً خلال فترة الضمان، ولكن الأجزاء السهلة للارتداء ليست مدرجة في الضمان.
8.السرية
لا يسمح للمشتري بتسليم الوثائق التقنية إلى طرف ثالث دون إذن من البائع.
