تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: 38CNC-3A1S
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: negotiable
تفاصيل التغليف: صندوق خشبي مناسب للنقل البحري
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 100 مجموعة / مجموعات في السنة
إسم الألة: |
آلة ثني الأنابيب الأوتوماتيكية |
النموذج: |
DW38CNC-3A1S |
الحد الأدنى لثني R للأنابيب النحاسية هو: 1.5D: |
Ø38X 3.8 ملم |
الحد الأدنى لثني R لأنبوب ss هو 1.5D: |
Ø30X 2.5 ملم |
توفر طول الأنبوب المنحني: |
2000 ملم |
ماكس R للانحناء: |
280 ملم |
أقصى زاوية للانحناء: |
185 درجة |
قوة المحرك الكهربائي: |
5.5 كيلو واط |
الوزن: |
2250 كجم |
الحجم: |
4200X1200X1400 |
إسم الألة: |
آلة ثني الأنابيب الأوتوماتيكية |
النموذج: |
DW38CNC-3A1S |
الحد الأدنى لثني R للأنابيب النحاسية هو: 1.5D: |
Ø38X 3.8 ملم |
الحد الأدنى لثني R لأنبوب ss هو 1.5D: |
Ø30X 2.5 ملم |
توفر طول الأنبوب المنحني: |
2000 ملم |
ماكس R للانحناء: |
280 ملم |
أقصى زاوية للانحناء: |
185 درجة |
قوة المحرك الكهربائي: |
5.5 كيلو واط |
الوزن: |
2250 كجم |
الحجم: |
4200X1200X1400 |
DW38CNC-3A1S آلة ثني تلقائية بالكامل للأنابيب المستطيلة والدورية
1.صورة الآلة

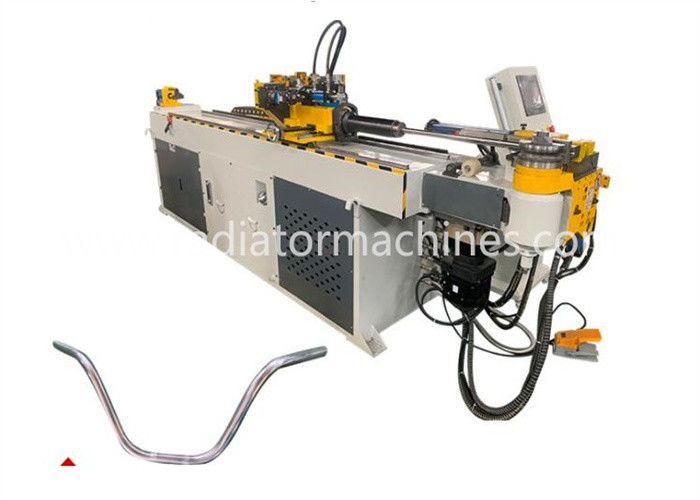

(1)الصورة العامة للجهاز
(2) صيغة الانحناء للأنابيب المستطيلة والأنابيب المستديرة
2.وصف المنتج
المواد المعدلة:
أنابيب الفولاذ، والفولاذ المقاوم للصدأ، وأنابيب النحاس، وأنابيب الألومنيوم؛ الأنابيب المعدنية
صناعة التطبيق الموصى بها:
أدوات السيارات المتنقلة (أنابيب زيت للكوابح، الصوت الصامت، المقاعد) ، الدراجات النارية، المعدات الصحية،
تكييف الهواء، الدراجات، أثاث الفولاذ، السائل الصحية وما إلى ذلك.
1التعرف التلقائي على الطاقة في الماكينة وقطعة العمل، والمعالجة سريعة وجيدة
2بطيئة العودة القلب، مدفوعة من قبل بارو،
3العملية بأكملها في الكمبيوتر، بسيطة وسريعة وصحيحة
4نظام برمجة مصور: رسم وتعديل على صورة أنبوب ستيريو على الشاشة، يجعل
العملية بسيطة وسريعة وصحيحة
5اختبار الانعكاس: اختبار مقارن على خصائص مجموعات مواد الأنابيب
6- وظيفة التحكم في الخطوة الواحدة- مراقبة دقيقة على تشوه مواد الأنابيب خلال
تصنيع المسارات من الموت.
7الرسم التلقائي لرسومات الطلاء يساعد على تطوير منتجات جديدة
8التفتيش الشامل: الدوائر الهيدروليكية / الكهربائية / أنظمة القيادة ، غياب المراحل في المحركات / العكس ،
الجهد، درجة الحرارة، ضغط الزيت، وتشخيص المشاكل تلقائيًا
4المعلم التقني
| البرنامج نوع الجهاز | دوت كوم38CNC-3A1S | |
| الحد الأدنى للانحناء R للأنابيب النحاسية هو:1.5D | Ø38X 3.8ملم | |
| الحد الأدنى للانحناء R للأنابيب s.s هو 1.5D | Ø30 × 2.5 ملم | |
| المتاحة طول أنبوب الانحناء | 2000ملم | |
| أقصى R للإنحناء | 280ملم | |
| الزاوية القصوى للانحناء | 185 درجة | |
| عملية الانحناء لكل أنبوب | 16 | |
| معدل العمل | معدل الانحناء | ما × 85°/ثانية |
| معدل الدوران | ما × 280°/ثانية | |
| معدل التغذية | ما × 700 ملم / ثانية | |
| دقة العمل | زاوية الانحناء | ± 0.1 درجة |
| زاوية الدوران | ± 0.1 درجة | |
| طول التغذية | ±0.1mm | |
| واط من آلة مطبخ الزيت الكهربائية | 14mpa | |
| طريقة إدخال المعلومات | المحور (Y,B,C) | |
| طريقة الانحناء | خدمة | |
| مجموعات الانحناء القصوى | 500 | |
| قوة المحرك الدوار | 400 واط | |
| قوة تغذية محرك الخدمة | 1.5 كيلوواط | |
| قوة الانحناء محرك الخدمة | 5 كيلوواط | |
| طاقة المحرك الكهربائي | 5.5 كيلوواط | |
| وزن الجهاز | 2250 كجم | |
| الحجم L W H (((ملم) 3A1S | 4200X1200X1400 | |
5.أجزاء ميكانيكية رئيسية
| لا، لا، لا | الاسم | الأصل | الاسم التجاري | الخدمة |
| 1 | مفتاح الهواء | الصين | (تشينت) | سنتان |
| 2 | مفتاح الهواء | الصين | (تشينت) | |
| 3 | ملامس التيار المتردد | الصين | (تشينت) | |
| 4 | المرور الحراري | فرنسا | شنايدر | |
| 5 | المحول | الصين | (جي تشوان) | |
| 6 | مفتاح ميكرو | اليابان | أومرون | |
| 7 | تشغيل التبديل | تايوان | (مينويل) | |
| 8 | نظام كهربائي الخدمة | اليابان | ميتسوبيشي 400 واط | |
| 1.5 كيلوواط ميتسوبيشي | ||||
| 5 كيلوواط ميتسوبيشي | ||||
| 9 | PLC (CPU) | اليابان | (ميتسوبيشي) | |
| 10 | الشاشة الملموسة | تايوان | (واينفيو) | |
| 11 | التبديل | اليابان | أومرون | |
| 12 | إرسال | اليابان | أومرون | |
| 13 | مشفر | اليابان | أومرون |
6.أجزاء ومكونات ميكانيكية
| 1 | آلة تباطؤ | تايوان PHT | سنتين |
| 2 | مسار توجيه Beeline | تايوان HIWIN | |
| 3 | محامل | اليابان NSK | |
| 4 | مسدس كرة | تايوان HIWIN | |
| 5 | مرشح المرشد | تايوان HIWIN | |
| 6 | الـ IPC | تايوان ADVANTECH | اختياري |
| 7 | نظام تشغيل | الصين (داسونغ) | سنتين |
7.نظام الضغط الهيدروليكي
| لا، لا، لا | الاسم | المصدر والعلامة التجارية | الخدمة |
| 1 | صمامات مغناطيسية مختلفة | اليابان يوكين | سنتان |
| 2 | خزان النفط | شانغهاي باوشان | |
| 3 | حلقة الختم | اليابان Valqua | |
| 4 | أنابيب النفط | تايوان ليانهوي | |
| 5 | محرك مضخة الزيت | الصين تايهو | |
| 6 | مضخة الزيت | الصين تايهو |
