200-800ملم من الصفحة الرأسية.

1لمحة عامة عن المنتج

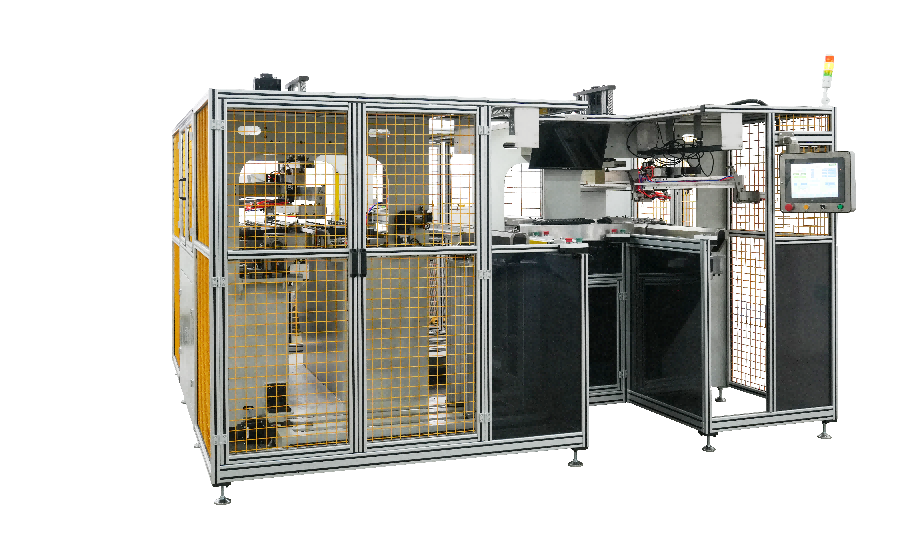

تم تصميم هذه المعدات خصيصاً لتحديد غرف المياه البلاستيكية إلى لوحات الرأس في تصنيع المبردات للسيارات.تبني تخطيط A-B مترابط مع آلة مزدوجة مع منصة تحميل دوارة مركزية، فإنه يسمح بسهولة التسلسلي التسلسلي من غرف المياه العليا والسفلية. يمكن لمشغل واحد إكمال الدورة الكاملة من حمولة القلب، ووضع التماسيح،والإنتاج من المنتجات النهائيةوتشمل التطبيقات النموذجية خطوط إنتاج لدرجات حرارة سيارات الركاب والشاحنات الخفيفة ، وهي مناسبة بشكل خاص لإنتاج مجموعة متعددة ، متوسطة إلى صغيرة من التدفق المختلط.

2تحديات الصناعة وتحليل الأسباب الجذرية

جودة الختم غير المتسقة: القوة غير المتساوية في العمليات اليدوية أو شبه الأوتوماتيكية تؤدي إلى ضغط غير مستقر للضغط والصمود الهوائي. السبب الجذري: عدم وجود آلية موحدة لتحكم القوة ،يعتمد على خبرة المشغل.

كفاءة التبديل المنخفضة: تتطلب أحجام المشععات المختلفة أكثر من 30 دقيقة للتبديل. بسبب التصميم غير المودولي ، يتطلب ضبط بعد واحد تغييرات منسقة عبر مكونات متعددة.

تعب كبير للمشغل:حالات عمل منفصلة للغرف المائية العليا والسفلية تتطلب من المستخدمين المشي ذهابًا وإيابًا مرارًا وتكرارًا بين نقطتين.

عدم وجود مراقبة للعملية: لا يوجد مراقبة في الوقت الحقيقي لقوة التشنج أو الموقف؛ من الصعب تعقب الشذوذ والأسباب الجذرية من الصعب تحديدها.

3. الحل

3.1 تخطيط تدفق مزدوج الآلة:ثلاثة مناطق ‬ الآلة أ (تثبيت الغرفة العليا) ، منصة دوارة (وضع الصمغ + الدوران) ، الآلة ب (تثبيت الغرفة السفلية).يضع المشغل الصمامات في المنصة المركزيةالذراعين الروبوتية تتعامل مع نقل النواة تلقائيًا

3.2 نظام التشويش المتزامن متعدد المراحل: ثمانية مجموعات من أجهزة التشويش المتكاملة التي يتم تشغيلها بواسطة محركات خدمة مزدوجة ️ 8 مجموعات متزامنة أو 4 + 4 متباعدة. مخالب سريعة للاتصال للتغيير بدون أدوات.

3.3 إطار الصحافة المزدوج والقوالب المخطط لها:إطار صفيحة الصلب الدقيق مع آلية الصحافة المزدوجة المزدوجة والقوالب المخطط لها تضمن توزيع قوة موحد.قفل القوائم عن طريق أسطح تحديد الموقع المرجعية ومسامير ضبط للتغيير السريع.

3.4 التحكم الدقيق في الخدمة: محركات الخدمة مع جهاز تحكم في الحركة للسيطرة الدقيقة على الموقف والسرعة والدوران. سطح الاتصال بالبوليوريثان يحمي النهاية للمنتج.

3.5 إدارة الوصفات ومراقبة العمليات: يقوم الشاشة الملموسة بتخزين 50 وصفة منتج مع حماية بكلمة مرور من 3 مستويات. مراقبة المعايير في الوقت الحقيقي مع الإنذار التلقائي ودعم التشخيص عن بعد.

4المواصفات التقنية

5دليل الاختيار

5.1 السيناريوهات الموصى بها

• خطوط الإنتاج ذات التدفق المختلط مع تغييرات متكررة في المواصفات

• متطلبات عالية للتتبع تتطلب سجلات المعلمات

• خفض تكاليف العمالة مع تشغيل خط كامل من قبل عامل واحد

5.2 الاعتبارات الرئيسية للاختيار

1. نطاق حجم المنتج: تحقق من أن المسافة (200-800 ملم) والطول (200-750 ملم) والعرض (32-80 ملم) ضمن نطاق التغطية

2. موقع الأنبوب: تأكد من المسافة الوسطى بين الأنبوب والغرفة ≤ 140mm لتجنب التداخل

3. تردد التغيير: يوفر نظام التغيير السريع ميزة كبيرة لإنتاج خليط عال

4. القدرة: وقت الدورة ≤35s / وحدة حساباً على متطلبات الإنتاج اليومية

6أسئلة شائعة

س1: هل يمكن للمعدات التعامل مع مواد مختلفة لغرفة المياه؟

ج: نعم. مناسبة لـ PA66-GF30 ، PP-T20 والبلاستيك العادي ؛ يمكن ضبط المعلمات عبر وصفات الشاشة اللمسية.

س2: هل تحتاج جميع المخالب إلى استبدالها أثناء التحول؟

الجواب: تصميم الاتصال السريع يتطلب فقط تغيير مجموعات المخالب للحجم الجديد ، بالإضافة إلى كتل المسافة للفاصل بين القضبان ٪ التغيير الكامل خلال 25 دقيقة.

السؤال 3: كيف يتم تأمين وضع الصمغ ضد الأخطاء؟

الجواب: نظام فحص الرؤية Hikvision على منصة التحميل يثبت تلقائيًا وضع الصمغ الصحيح.

السؤال 4: هل يمكن للمعدات الاتصال بأنظمة MES؟

ج: مجهزة بجهاز تحكم الحركة وشاشة تعمل باللمس تدعم جمع البيانات وواجهات التشخيص عن بُعد. توجد تكاملات MES.

7لماذا اخترت ووكسي ووندري

• المكونات المتميزة: مراقب حركة MITSUBISHI و أجهزة المساعدة ، هوائيات AIRTAC ، أجهزة استشعار OMRON ، رؤية Hikvision

• التشنج الكامل: 8 مجموعات من التشنج المتزامن / المجموعة للحصول على قوة متساوية وتختم أفضل

• التصميم الايرغونومي: ربط بين الماكينات مع تحميل مركزي ‬ عامل واحد ، الحد الأدنى من المشي ، قلة التعب

• نظام التغيير السريع: مخالب الإفراج السريع + كتل المسافة + تحديد مكان القوائم المحاطة 25 دقيقة للتغيير

• الدعم الكامل: دليل المستخدم، تقرير التفتيش، الأدوات، رؤوس القطع الاحتياطية، والتشخيص عن بعد
