| الاسم التجاري: | WONDERY |
| رقم النموذج: | XUW-15 |
| مو: | 1 مجموعة |
| السعر: | negotiable |
| موعد التسليم: | 60 يوما |
| شروط الدفع: | قابل للتفاوض |

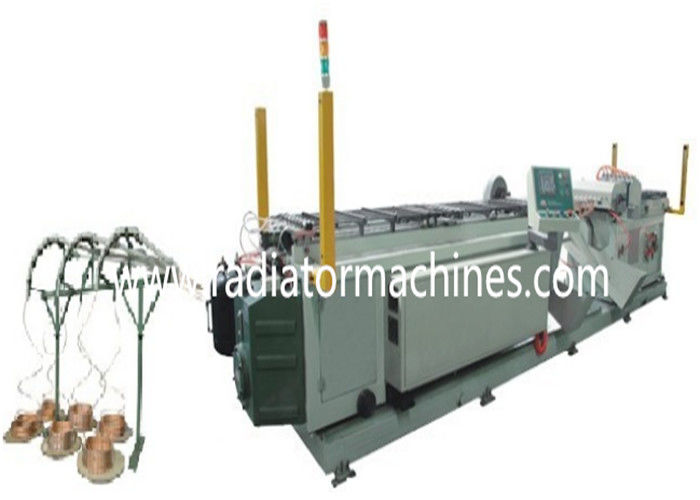

XUW-15 - معدات HVAC أوتوماتيكية بالكامل ، آلة ثني دبوس الشعر الطويل
السمات الهيكلية للمعدات:
1.هيكل: قطع وتفريغ بطول ثابت مؤازر ، مضخة ريشة ثابتة تستخدم في النظام الهيدروليكي ، ومحرك سيرفو يقود آلية الانحناء.
2. تتكون الآلة بأكملها من رف المواد ، وآلة القطع ، وآلة الثني.يمكن لآلة الثني أن تتحرك ذهابًا وإيابًا في اتجاه الطول عن طريق اللولب الكروي المؤازر لتحقيق إنتاج قطع عمل بأطوال مختلفة.
المعاملات الشاملة
| المشروع | حدود | |||
| أنبوب نحاسي | مادة | درجة | درجة سبيكة: TP2 (لينة) (وفقًا لـ GB / T 17791) | |
| التطوير التنظيمي | أقصى قطر خارجي Φ 1100 مم | |||
| سمك الذراع ، مم | Φ15 | |||
| القطر الخارجي ، مم | Φ15 | Φ15 | ||
| حجم الشغل | مسافة المركز ، مم | 60 | 42.2 | |
|
الطول الأقصى ، مم (الحد الأدنى 300) |
3500 | 3500 | ||
| عدد القطع المجهزة في نفس الوقت | 4 | |||
| دورة المعالجة التلقائية ، S / time | أقل من 10 (محسوبة حسب طول الشغل 1 م) | |||
| نظام كهربائي | مصدر التيار |
3P 5 أسلاك AC380V / 50 هرتز نطاق تذبذب الجهد: ± 10٪ |
||
| قوة محرك مضخة الزيت | 1.5 كيلو واط | |||
| قطع قوة المحرك | محرك عاكس 1.5 كيلو واط | |||
| وضع محرك التفريغ | 2.0kw محرك سيرفو | |||
| المحرك المتحرك لآلة الانحناء | محرك سيرفو 1.0 كيلو واط | |||
| مضاعفات الانحناء | 3.5kw محرك سيرفو | |||
| الضغط الهيدروليكي | مضخة هيدروليكية | مضخة ريشة ثابتة | ||
| الزيت الهيدروليكي | Isovg32 / خزان سعة 160 لتر | |||
| ضغط العمل | ≤6.3 ميجا باسكال | |||
| وضع تبريد درجة حرارة الزيت | تبريد الهواء | |||
| مصدر الهواء | 0.4 ~ 0.6 ميجا باسكال ، 500 لتر / دقيقة | |||
| زيت متطاير | زيت اليابان Idemitsu Af-2C / 20 لتر / (أو زيت متطاير ذو نوعية جيدة من علامة تجارية أخرى) | |||
