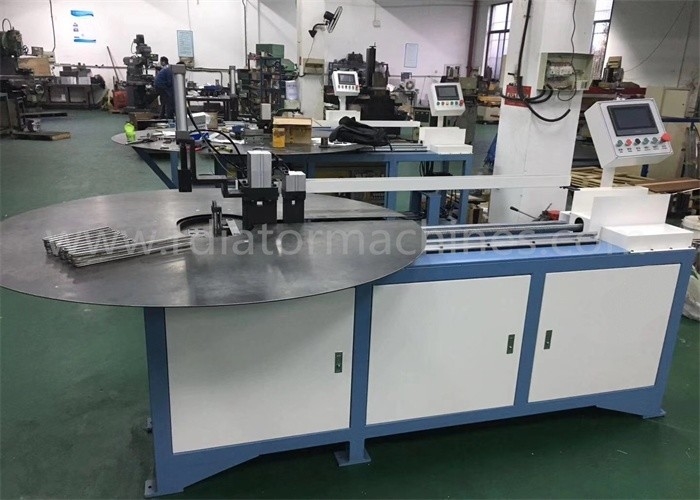

PLC التحكم التلقائي آلة الانحناء لأنبوب الألومنيوم اعوج المبخر

مبخر الألومنيوم آلة الانحناء أنبوب اعوج

1. التطبيق الرئيسي

يتم استخدام ثني الأنبوب السربنتين لتصويب لفائف أنابيب الألمنيوم المسطحة ، وثني الأنابيب المسطحة في شكل اعوج ،

وقطع الأنابيب المنحنية.تستمر عملية العمل تلقائيًا بدءًا من التغذية ،

استقامة ، الانحناء للقطع.

2. الخصائص الرئيسية

يتكون نظام التحكم الكهربائي من PLC وشاشة تعمل باللمس.تغذية الأنبوب المسطح

من خلال اللولب الكروي ومحرك مؤازر للقيادة.يمكن إعداد البرنامج من خلال اللمس

شاشة ويمكن تخزين البرامج مباشرة.آلة ثني الأنبوب السربنتين

يمكن ثني أنابيب السربنتين من مختلفتحديد.

تتميز الماكينة بدقة تكرار عالية وثبات عالي.الانحناء المختلف

الزوايا متاحة عن طريق تغيير بيانات برنامج الانحناء على شاشة اللمس.

3. المعلمات التقنية لآلة ثني الأنبوب السربنتين

حجم الملف: القطر الداخلي: ضياء 500 مم ؛القطر الخارجي: ماكس dia1100mm ؛

العرض: 400 مم ؛سماكة: 4،5،6mm
المسافة من المركز إلى المركز: يقررها العميل
عرض الأنبوب المسطح: 19-44 ملم
طول النواة: 250-850 مم
الانحناءات القصوى: 50 انحناءات
ضغط مصدر الهواء: 0.6 ميجا باسكال
مزود الطاقة: AC220V ، 50 هرتز

إجمالي الطاقة: 3.5kw
الطاقة الإنتاجية: 220 مبخر لكل 8 ساعات

وزن المعدات: 1.5 طن
البعد الكلي: 12000 مم × 1400 مم × 1800 مم

Wuxi Wondery Trading Co. ، Ltd هي مورد معدات شامل يتعاون مع العديد من المصانع المحلية.يمكننا توفير خط إنتاج المبادل الحراري لمشعات السيارات ، المكثفات ، مبردات الزيت ، السخانات ، أو غيرها من المنتجات ، ومكثفات ومبخرات HVAC.

خط إنتاج مكثف أوتوماتيكي

بما في ذلك: قالب تجميع أنبوب واحد لكمة ؛آلة تشكيل الأنبوب الأوتوماتيكي ؛

آلة شطب من طرف واحد أو طرفين من الألومنيوم ؛منشئ النواة شبه الأوتوماتيكي ؛مكثف

آلة تشكيل الصفيحة الجانبيةآلة قطع الأنابيب.استقامة وقطع الأنبوب المسطح

آلة؛فرن لحام الألومنيوم.

خط إنتاج المبرد الأوتوماتيكي

بما في ذلك: آلات لنوع المبرد بالنحاس: آلة صنع الزعانف ، آلة تجميع قلب المبرد ،

آلة العقص لخزان البلاستيك ، كاشف التسرب ، قالب اللوح الرأسي والجانبي ، وفرن اللحام بالنحاس ؛

آلات المشعات الميكانيكية: قالب الزعنفة ، آلة التمدد من الأنبوب إلى الزعنفة ،

آلة توسيع الأنبوب إلى الرأس ، آلة العقص لخزان البلاستيك ، إلخ ؛

خط إنتاج المبخر

بما في ذلك: قالب الزعنفة (نوع المثقب الفردي أو النوع التدريجي) ؛

آلة ثني أنبوب اعوج.جدول تجميع المبخر ، إلخ ؛

مبخر HVAC وخط إنتاج المكثف

بما في ذلك: آلة الانحناء مبادل حراري.آلة ثني طويلة / قصيرة على شكل حرف U ؛

آلة استقامة وقطع الأنابيب النحاسية ؛

خط ضغط الزعانفقالب الزعنفة التدريجيآلة التوسع الرأسي / الأفقي ؛آحرون.

آلات صنع المبادلات الحرارية الأخرى

آلات و / أو قوالب لمنتجات مماثلة من المبادلات الحرارية وملحقاتها
