تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: ZPJ-F8
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة/مجموعة
الأسعار: negotiable
تفاصيل التغليف: حالة الخشب الرقائقي مناسبة للنقل البحري
وقت التسليم: 90 يوما
القدرة على العرض: تعيين 100 / مجموعات سنويا
إسم الألة: |
آلة منشئ المشعاع الأساسية |
مجال التطبيق: |
المبرد الألومنيوم |
عرض الأنبوب المسطح: |
32 ملم كحد أقصى |
عدد الطبقة: |
طبقة 2 كحد أقصى |
كفاءة: |
حوالي 3 دقائق لكل نواة |
ضمان: |
سنة واحدة |
إسم الألة: |
آلة منشئ المشعاع الأساسية |
مجال التطبيق: |
المبرد الألومنيوم |
عرض الأنبوب المسطح: |
32 ملم كحد أقصى |
عدد الطبقة: |
طبقة 2 كحد أقصى |
كفاءة: |
حوالي 3 دقائق لكل نواة |
ضمان: |
سنة واحدة |

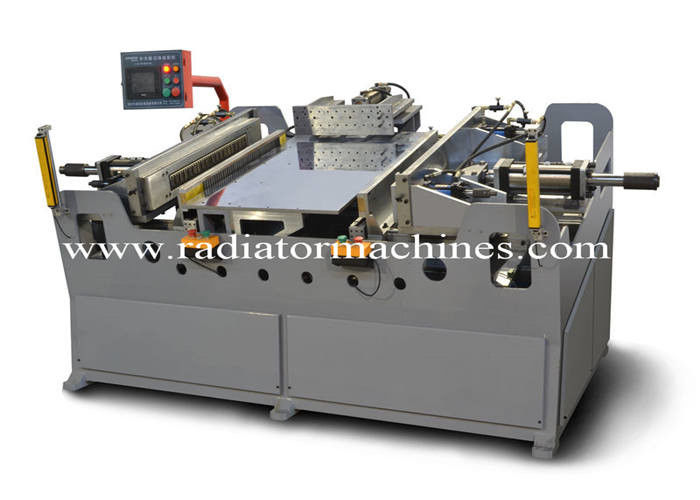

380V 50HZ عملية سهلة آلة منشئ المشعاع الأساسية 20-32mm أنبوب مسطح
1. التطبيق الرئيسي
آلة بناء قلب الرادياتير مستخدمة لتجميع قلب المبرد الأوتوماتيكي.الآلة لها مزايا
أداء عمل مستقر وموثوق ، عملية سهلة ، ضوضاء منخفضة ، تحديد دقيق لمركز الأنبوب المسطح ، وحتى توزيع الزعانف.يحتوي قلب المكثف المجمع على أ
دقة تجميع عالية ومظهر جيد ، مما يضمن تأثير لحام أفضل
في فرن اللحام بالنحاس.
سمات:
１) قالب الرأس: نحن قادرون على تزويد منشئ قلب الرادياتير بـ 1-5 صفوف.قالب الرأس هو
حسب الطلب على أساس المتطلبات.كما أن وظيفة الإحراق متوفرة.
2) توزيع الأنبوب SILO: يمكن تجهيز باني قلب الرادياتير بصومعة توزيع الأنبوب إلى
تحسين كفاءة التشغيل.
معلمات مشعاع الألمنيوم
|
أ.مسافة الرأس إلى الرأس: 300-1000 مم
ب.عرض الزعنفة: 16 ، 18 ، 20 ، 24 ، 26 ، 32 ملم
ج.ارتفاع الزعنفة: 8 مم
د.كمية الأنبوب المسطح: 80 قطعة بحد أقصى (تباعد عند 10 مم)
ه.عرض الأنبوب المسطح: يقرره العميل
F.سمك الأنبوب المسطح: 2-3 مللي متر
ز.مسافة الأنبوب: يقررها العميل
ح.عرض الرأس: يقرره العميل
الآلة قادرة على إنتاج مكثفات بمسافة أنبوب مسطحة تصل إلى 10 مم.مسافة الأنبوب هي قابلة للتغيير عن طريق استبدال كتلة التثبيت المرنة وسلسلة الرأس. |
2. قوة المعدات
|
أ.مزود الطاقة: مرحلتان ، 220 فولت ، 50 هرتز ؛
ب.ضغط الهواء المضغوط: أكبر من 0.4 ميجا باسكال ؛
ج.ضغط عمل النظام الهوائي: 4Mpa |
3. المعلمات التقنية لآلة بناء قلب الرادياتير
|
تم تجميع قلب الرادياتير في كل مرة: قطعة واحدة
المسافة من المركز إلى المركز: يقررها العميل
كمية الأنبوب المسطح: 75 قطعة أو أكثر (يقررها العميل)
عرض الأنبوب المسطح: 20-32 مم
طبقة الأنبوب المسطح: 1-2 طبقات (يقررها العميل)
دقة التجميع: فرق حجم الخط القطري يتم الاحتفاظ به في حدود ± 1.5 مم
إجمالي الطاقة: 5.5 كيلو واط
وقت التجميع لكل نواة: حوالي 60 ثانية
وزن الجهاز: 2.5 طن |
