| اسم: | معدات التشريب بالضغط الفراغي | حجم خزان التشريب: | Dia1000 × 400 مم |
|---|---|---|---|
| تطبيق: | عملية تشريب المحركات | فراغ العمل: | 0.6 ميجا باسكال |
| ضغط التصميم الهيدروليكي: | 16 ميجا باسكال | ضغط عمل النظام الهيدروليكي: | ≤ 12 ميجا باسكال |
| تسليط الضوء: | معدات التشريب VPI,معدات التشريب بضغط الفراغ 0.6Mpa,معدات التشريب VPI لملفات المحرك |
||

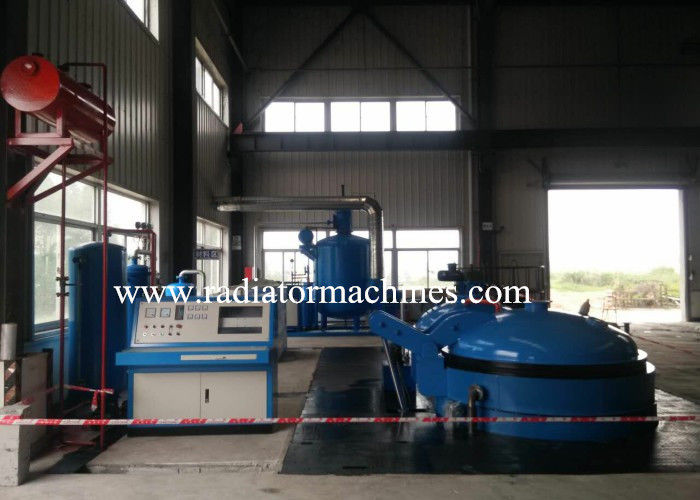

معدات التشريب بالضغط الفراغي VPI لملفات المحرك
1.تكوين المعدات
1.1 خزان تشريب الفراغ ، قطعة واحدة ؛
1.2 خزان تشريب ضغط الفراغ ، شكل دائري ،
المواصفات: Φ1000 × 400mm (ارتفاع الحافة المستقيمة) ، قطعة واحدة ؛
المواد المستخدمة:
1.3 رأس: 16MnR (تم اعتماد رأس كروي قياسي)
1.4 اسطوانة: Q345-R ؛
1.5 شفة: Q235-B تزوير. حافة فم الأسطوانة مكونة من
صفيحة فولاذية صلبة ، وشفة فم الأسطوانة تحت المعالجة الدقيقة ،
وهو ليس من السهل تشويهه.
1.6 فراغ العمل: الضغط الجوي ~ 500pa ، شكل التثبيت:
عمودي.
ضغط العمل: 0.6 ميجا باسكال (قابل للتحكم والتعديل)
1.7 زجاج البصر: Φ160 × 100 مم ، قطعتان ؛
1.8 مادة الختم: حلقة ختم مطاطية عالية الجودة ، مقاومة للتآكل.
1.9 طريقة إرجاع الراتنج: عودة الراتنج من القاع ؛
1.10 الفتح والقفل الهيدروليكي لغطاء الأسطوانة: الفتح ، الإغلاق ،
يتم تشغيل فك وشد غطاء الأسطوانة هيدروليكيًا.
1.11 يتم فتح غطاء الأسطوانة هيدروليكيًا ، وتكون إشارة الرجوع الخاصة به
متصل بالمفتاح بدون اتصال.
1.12 تسلسل فتح غطاء الأسطوانة: قم أولاً بفك المشبك ، استخدمه
الجهاز الهيدروليكي لرفع غطاء الأسطوانة لخزان التشريب إلى أ
خلوص 10 مم ، ثم قم بتدوير غطاء الأسطوانة بشكل جانبي إلى الآخر
المواقف لتسهيل الأفراد لرفع الشغل.
1.13 تم تجهيز خزان التشريب بآلية قفل أمان
وجهاز سلامة تخفيف الضغط الزائد.
1.14 وسط الضغط: هواء جاف مصفى (مصدر هواء مقدم من العميل)
خزان التشريب بالفراغ يستخدم حلقة إحكام مقاومة للتآكل
(متطور ومنتج ذاتيًا) ، وهو محكم الإغلاق دون تسرب.
يتم تزويد غطاء الأسطوانة بحلقة مانعة للتسرب تتوافق مع
شفة جسم الخزان.نافذة المراقبة مجهزة ب
مصباح رؤية خاص ، يمكنه رؤية العملية الكاملة للتشريب بالفراغ.
2. معلمة التكنولوجيا
| خزان تخزين الراتنج ، المواصفات | Φ 1000 × 500 مم ،1 قطعة |
| فراغ العمل | ضغط عادي. |
| استمارة التثبيت | عمودي |
| قاع الخزان | توفير منفذ أخذ العينات Φ20 |
| نظام الشفط | VSV-100A |
| سرعة الشفط | 28 لتر / ثانية |
| قوة المحرك | 2.2 كيلو واط |
| نظام ترشيح الراتنج | 1 مجموعة |
3.مادة صمغيةجهاز الغمس
يتم تثبيت جهاز غمس الراتينج بجانب خزان التشريب بالراتنج والمخروطي
الأنبوب السفلي متصل بخزان تخزين الراتنج.بعد عملية غمس الراتنج ،
يدخل في خزان تخزين الراتنج.
4.نظام
تشتمل معدات التشريب بالضغط الفراغي على نظام ارتجاع راتينج هيدروليكي
النظام ونظام التهوية ونظام التحكم.
5. أccessories
دليل تعليمات آلة التشريب بالضغط الفراغي (عملية التشغيل ،
الإصلاح ، الصيانة ، الاحتياطات ، استكشاف الأخطاء وإصلاحها ، إلخ) ، شهادة المنتج ،
مخطط تدفق العملية ، مخطط الدائرة ، الاسم القياسي للمنتج ، الأصل ذي الصلة
مواد المضخات الفراغية والاكسسوارات والأجزاء المشتراة والكهربائية
رسم تخطيطى.
6.تثبيتو جبدء التشغيلخدمة
يتم تثبيت آلة التشريب بالضغط الفراغي للورنيش على لوحة القاعدة
ومثبتة ككل.
تم اختبار معدات التشريب المحرك بالفعل قبل التسليم.بعد فراغ لفائف المحرك
تصل معدات التشريب إلى موقع العميل ، ولا يمكنها العمل إلا من خلال الاتصال بمصدر الطاقة.
حجم لوحة القاعدة: 5000 * 2000 مم (الطول * العرض)
