تفاصيل المنتج:
شروط الدفع والشحن:
|
إسم الألة: | آلة منشئ المشعاع الأساسية | حجم الآلة: | 3200 مم × 3000 مم × 1600 مم |
---|---|---|---|
القوة الدافعة: | هوائي و مؤازر | وزن الآلة: | 3200 مم × 3000 مم × 1600 مم |
ضمان: | سنة واحدة | صفوف: | 1-2 صف |
تسليط الضوء: | باني آلة الأساسية,باني المبرد الأساسية |
220V 50HZ الألومنيوم السيارات المشعاع الأساسية منشئ 350-800mm طول الأنبوب المسطح
التطبيق الرئيسي
آلة بناء قلب الرادياتير مستخدمة لتجميع قلب المبرد الأوتوماتيكي.آلة البناء الأساسية لديها
مزايا أداء العمل المستقر والموثوق ، التشغيل السهل ، انخفاض مستوى الضجيج ، تحديد المواقع بدقة
مركز أنبوب مسطح ، وتوزيع متساوي للزعانف.يتميز قلب المكثف المجمع بدقة عالية وجيدة
المظهر ، والذي يضمن تأثير لحام أفضل في فرن اللحام بالنحاس.
أ.مسافة الرأس إلى الرأس: 380-1200 مم
ب.عرض الزعنفة: 16 ، 18 ، 20 ، 24 ، 26 ، 32 ملم
ج.ارتفاع الزعنفة: 8 مم
د.كمية الأنبوب المسطح: 80 قطعة بحد أقصى (تباعد عند 10 مم)
ه.عرض الأنبوب المسطح: يقرره العميل
F.سمك الأنبوب المسطح: 2-3 مللي متر
ز.مسافة الأنبوب: يقررها العميل
ح.عرض الرأس: يقرره العميل
الآلة قادرة على إنتاج مكثفات بمسافة أنبوب مسطحة تصل إلى 10 مم.مسافة الأنبوب هي قابلة للتغيير عن طريق استبدال كتلة التثبيت المرنة وسلسلة الرأس. |
قوة المعدات
أ.مزود الطاقة: مرحلتان ، 220 فولت ، 50 هرتز ؛
ب.ضغط الهواء المضغوط: أكبر من 0.4 ميجا باسكال ؛
ج.ضغط عمل النظام الهوائي: 4Mpa ؛
المعلمات الفنية لآلة تجميع قلب الرادياتير
تم تجميع قلب الرادياتير في كل مرة: قطعة واحدة
المسافة من المركز إلى المركز: يقررها العميل
طول الأنبوب المسطح: 350-800 مم ؛
كمية الأنبوب المسطح: 75 قطعة أو أكثر (يقررها العميل)
عرض الأنبوب المسطح: 20-32 مم
طبقة الأنبوب المسطح: 1-2 طبقات (يقررها العميل)
دقة التجميع: فرق حجم الخط القطري يتم الاحتفاظ به في حدود ± 1.5 مم
إجمالي الطاقة: 5.5 كيلو واط
وقت التجميع لكل نواة: حوالي 60 ثانية
وزن الجهاز: 1.8 طن
البعد الكلي للمعدات (كمرجع): 3200 مم × 3000 مم × 1600 مم
سمات
يتم توزيع الأنابيب المسطحة من خلال جهاز توزيع أنبوب مؤازر.ويمكن أن يضمن الهيكل العام لأسنان المشط
دقة تحديد موقع الأنبوب المسطح.
تم تصميم آلة بناء قلب الرادياتير بأزرار دفع ثنائية اليد من أجل التشغيل الآمن.
الجهاز سهل للتشغيل والتعديل واستبدال الأدوات.
تعريف عن الشركة
تزود شركتنا بشكل أساسي آلات صنع المبرد لمشعات اللحام بالنحاس.آلات صنع اللحام بالنحاس
المشعات تشمل ما يلي: آلة زعنفة المبرد الألومنيوم ، آلة بناء قلب المبرد ، خزان بلاستيك المبرد
آلة العقص ، جهاز اختبار تسرب الهواء ، قالب الرأس ، قالب الخزان البلاستيكي ، إلخ. آلات تصنيع المشعات الميكانيكية
تشمل ما يلي: مكبس زعنفة البذور العالية ، قالب الزعنفة التدريجي ، آلة توسيع زعنفة أنبوب المبرد من الألومنيوم ، الألومنيوم
آلة توسيع رأس أنبوب المبرد ، آلة حسم الخزان البلاستيكي للرادياتير ، مكبس هيدروليكي ، إلخ.

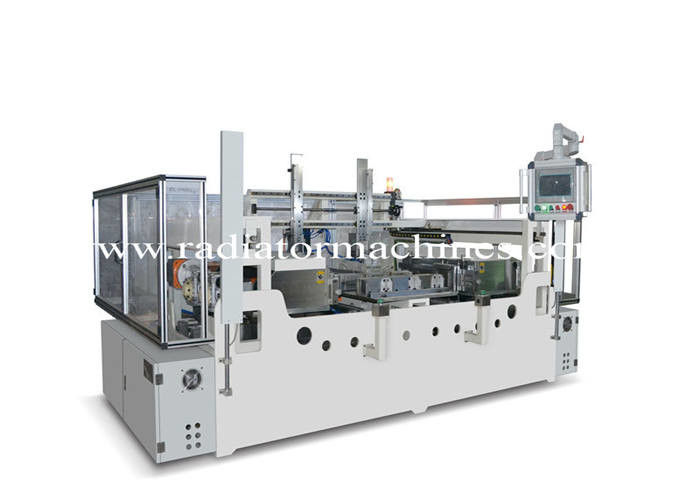

صورة آلة التجميع الأساسية المبرد بالهواء المضغوط:
