تبريد الهواء 15m / Min أنبوب أنبوب آلة المتوسع تخطيط أفقي

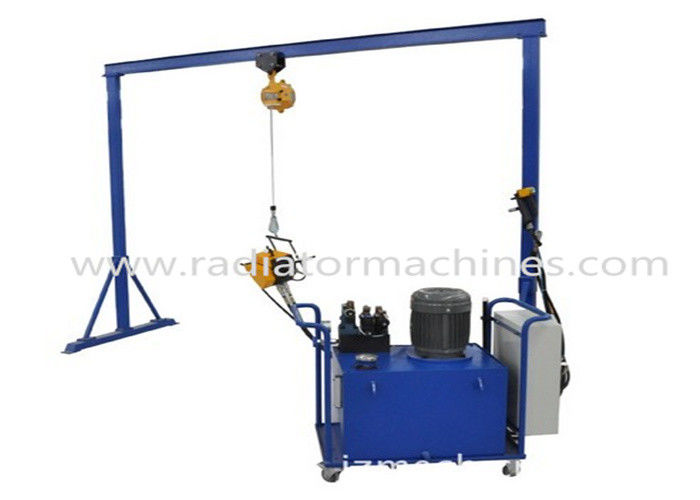

موسع الأنبوب من النوع المحمول THJ-15

السمات الهيكلية للمعدات

1. الشكل الهيكلي: التخطيط الأفقي ، وصلة التمدد ، جهاز الإشعال ، المحطة الهيدروليكية ، التحكم الكهربائي ، القنطرية ، الموازن.أربعة خراطيم عالية الضغط وكبلي تحكم تجعلها نظامًا كاملاً.

2. مفصل التمدد: الجسم الرئيسي ، محرك الزيت الحلقي ، ترس ناقل الحركة ، ترس التدحرج ، جهاز مشبك التوجيه ومجموعة قضيب التمدد ، إلخ. عند العمل ، يتم تثبيت الأنبوب النحاسي أو أنبوب الألمنيوم بواسطة مشبك التوجيه ، ويتم تثبيت وصلة التمدد على قضيب التمدد ، يقوم محرك الزيت بتحريك قضبان التمدد للأمام أو للخلف لتوسيع الأنابيب من خلال ترس ناقل الحركة وتروس التدحرج.

3. جهاز الاحتراق: يتكون من اسطوانة هيدروليكية وغطاء مرن مشتعل. تقوم أسطوانة الزيت بدفع القضيب المخروطي لإشعال نهايات الأنبوب.

4. المحطة الهيدروليكية: تتكون من خزان الزيت ، مضخة الزيت ، الصمام الاتجاهي الكهرومغناطيسي ، محرك مضخة الزيت ، صمام الفائض وغيرها من الملحقات الهيدروليكية.

5. القنطرية والموازنة: يقوم الجهاز بتعليق وصلة التمدد ، بحيث يمكن أن تتحرك بسهولة لأعلى ولأسفل ولليسار ولليمين لضمان التمدد السلس
