الغاز الطبيعي 150KG / H فرن المعالجة الحرارية للتبريد مشرق وعملية هدأ

الغاز الطبيعي 150KG / H فرن المعالجة الحرارية للتبريد مشرق وعملية هدأ

الغاز الطبيعي 150KG / H فرن المعالجة الحرارية للتبريد مشرق وعملية هدأ
الغاز الطبيعي 150KG / H فرن المعالجة الحرارية للتبريد مشرق وعملية هدأ

صورة كبيرة :  الغاز الطبيعي 150KG / H فرن المعالجة الحرارية للتبريد مشرق وعملية هدأ

تفاصيل المنتج:
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: QWC9-40 * 500 * 10
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة/مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حزمة عارية للأجزاء الكبيرة ، حالة الصلب أو حزمة حالة الخشب الرقائقي لقطع الغيار والملحقات ، فيلم PE
وقت التسليم: 150 يوما
شروط الدفع: L / C ، T / T
القدرة على العرض: 30 مجموعة / مجموعات في الربع
مفصلة وصف المنتج
اسم: فرن الحزام الشبكي طاقة: غاز طبيعي
السعة الإنتاجية: 150 كجم / ساعة درجة حرارة: 920 درجة مئوية كحد أقصى
تسليط الضوء:

شبكة حزام ناقل الفرن

,

فرن جو واقية



فرن الحزام الشبكي المستمر بالغاز الطبيعي 150 كجم / ساعة للتبريد اللامع وعملية التقسية



مقدمة عامة

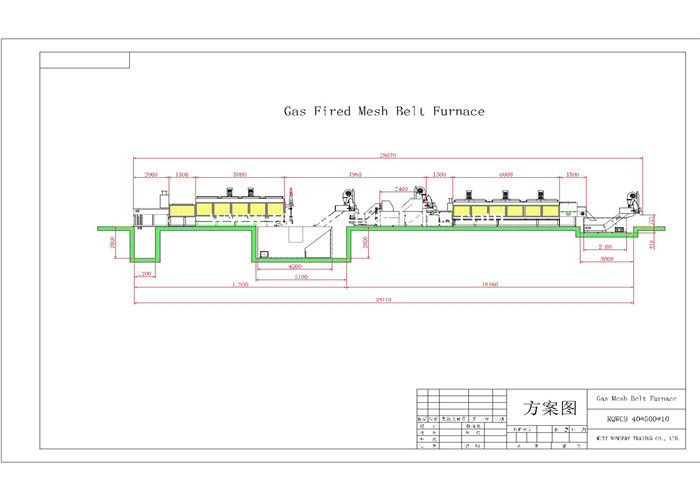

يتكون خط الإنتاج من فرن التبريد بحزام أسطوانة الدعم ، وخزان التبريد ، وحامل إزالة الزيت ،

آلة ما بعد التنظيف ، دعم فرن تقسية حزام شبكة الأسطوانة ، خزان تبريد حزام شبكي ونظام التحكم الكهربائي.





المنتجات المراد معالجتهافرن الحزام الشبكي / فرن الحزام الشبكي


  1. الأجزاء المراد معالجتها: البراغي والصواميل ؛M12-M30 مم ؛
  2. المواد: 40Cr ، 25CrMo ، 34CrMo4 ؛

  3. العملية: التبريد والتلطيف اللامع ؛

  4. الإنتاجية: التبريد: 130-200 كجم / ساعة ؛









 المعلمة الرئيسية:



1 عرض حزام شبكة: 400 مم ؛

2 طول التسخين: 5000 مم ؛

3 امدادات الطاقة للخط بأكمله: 70KW ؛

استهلاك الطاقة في العمل العادي: حوالي 25 كيلو واط ;

4 إجمالي استهلاك الغاز الطبيعي: 720 كيلو وات ؛

5 التحكم في التدفئة: 4 مناطق ، التحكم PID ؛

6 توحيد درجة الحرارة: ≤ ± 5 ℃ ؛

7 ارتفاع درجة حرارة سطح الفرن: ≤50 ℃ ؛

8 سرعة النقل: 50 220mm / min تردد قابل للتعديل ؛مع عداد العرض في الوقت الحقيقي.







المواصفات الفنية لفرن الحزام الشبكيفرن الحزام الشبكي / فرن الحزام الشبكي

يعتمد فرن الحزام الشبكي من نوع السلسلة طريقة التسخين العلوية.كل منطقة تسخين لديها مروحة دوران ل

تحقيق درجة حرارة الفرن الموحدة.يتم تشغيل الحزام الشبكي بواسطة آلية السلسلة.



جسم الفرن:مفرن الحزام esh / فرن الحزام الشبكي



1 رف أمامي

يتكون الرف الأمامي من رف ، وعجلة نقل ، وشاشة مياه ؛

الرف ملحوم بالقطاعات الفولاذية والصفائح الفولاذية.الحجم 2000 * 650 * 1100 مم ؛





2 جسم الفرن

يتكون جسم الفرن من قسم التسخين المسبق وغطاء الفرن.

2.1 منطقة التسخين

الحجم: 1500 * 650 * 1330 مم وهي ملحومة بلوحة فولاذية 6 مم وقسم فولاذي ؛

2.2 غلاف الفرن

الحجم: 5000 * 1200 * 1760 مم ، وهو ملحوم بلوحة فولاذية 6 مم وقسم فولاذي.

يمكن تقسيم غطاء الفرن إلى عدة قطع لسهولة الصيانة ؛



3 جهاز قيادة الحزام الشبكي

3.1 يتم نقل الأجزاء عبر الحزام الشبكي.

3.2 يتم دعم الحزام الشبكي بواسطة بكرات داعمة بحركة متزامنة.

إن الحزام الشبكي من النوع الذي يتم تحريكه من الأمام ، وبالتالي يتحمل أقل قوة شد في درجات الحرارة العالية.





4 مواد الحفاظ على الحرارة

4.1 جدار السقف الداخلي مبطن بكتلة خزفية ذات درجة حرارة عالية.

4.2 الجدران الجانبية للفرن مبطنة بالطوب LBK المضاد للكربنة ولوحة الحفاظ على الحرارة ولوح سيليكات الكالسيوم والخزان الخزفي.سمك جدار الفرن 400 مم.

4.3 المادة اللاصقة المقاومة للحرارة هي محلول السيليكا.تتميز بخصائص تأثير الترابط الأقوى عند درجة حرارة أعلى.



5 جهاز تسخين

موقد الغاز الطبيعي: 12.7-25KW ، 0-C 20 مجموعة ؛

أنبوب إشعاع الغاز الطبيعي: ¢ 100 * 1110mm ، SUS310 30 قطعة ؛



6 مروحة تحريك (مع نظام تبريد زيت المحمل) ، مجموعتان ؛



7 جهاز عادم الدخان جهاز دخان العادم (إزالة وحرق دخان الفرن وخزان الزيت)

مضخة الهواء: 0.25KW ، 1 مجموعة ؛



8 لوح عزل تبريد بالماء خارج باب الفرن ، مجموعة واحدة ؛



9 باب ستارة ناعم 3 مجموعات ؛

10 نقطة إزالة النفايات 8 قطع ؛

11 باب الفرن يحتوي على خزان مياه ، وتستخدم الطاقة الحرارية لتسخين سائل التنظيف لآلة التنظيف.



12 جهاز تزويد الغلاف الجوي

12.1 إمداد الغلاف الجوي: نوع بالتنقيط: ميثانول + بروبان

12.2 التحكم في الغلاف الجوي:

وحدة تحكم الكربون 2408 1 مجموعة ؛

مسبار الأكسجين ، TC / K ، قطعة SSI 1 ؛

صمام الملف اللولبي ، 1/4 2 قطعة ؛

مقياس تدفق الميثانول ، DK800 ، 4 مجموعات ؛

مقياس تدفق البروبان ، DK800 ، مجموعتان ؛

مقياس تدفق الهواء المرجعي ، LZB-6 ، مجموعتان ؛

مضخة هواء ، 4 واط ، مجموعتان ؛



14 جهاز تحكم

يتم التحكم في درجة الحرارة وإمكانات الكربون بواسطة أداة ذكية.التحكم الآلي والتحكم اليدوي.

نظام النقل المتشابك والإنذار خطوة بخطوة من فرن التقسية.

يحتوي نظام النقل على إنذار صوتي وضوء غير طبيعي.

إنذار غير طبيعي بإمداد المياه بالصوت والضوء.

زوجان حراريان لقياس درجة الحرارة ، 4 قطع ؛



يتم تسخين فرن التقسية عن طريق التحكم بالغاز والذي يتكون من مقياس درجة الحرارة و PLC.

الموقد عبارة عن اشتعال نبضي وله جهاز تعشيق.





معلمات استهلاك الطاقةفرن الحزام الشبكي / فرن الحزام الشبكي





1 حجم عمل الفرن: 400 * 5000 * 100 مم ؛

2 درجة الحرارة المقدرة:

فرن التسقية: 820 920 ℃ ؛خزان التبريد: 60 80 ؛آلة ما بعد التنظيف: 40 60 ℃ ؛فرن التقسية: 400 650 ℃ ؛خزان التبريد: 40 ~ 80 ℃ ؛

3 جو داخل الفرن: جو طبيعي ؛

4 الطاقة الانتقائية: 380V ± 10٪ ، 3 مراحل AC ، 50HZ ؛

1) القياس والتحكم: 220 فولت ± 10٪ ، 50 هرتز ؛

2) نظام التدفئة: حوالي 48kW ;

3) قوة نظام القيادة ومواقع الاستهلاك الأخرى: حوالي 20kW

4) إمداد الطاقة للخط بأكمله: حوالي 70 كيلو وات ;

5) استهلاك الطاقة في العمل العادي: حوالي 25kW ;



5 الغاز

1) الوقود: الغاز الطبيعي (8600)

2) ضغط نقطة الاتصال بالغاز: 0.4-1 بار

3) قيمة الحرارة: 8600Kcal / m3 ؛

4) فرن التسقية: 400KW ؛

5) فرن التقسية: 320KW ؛

6) إجمالي استهلاك الغاز الطبيعي: 720 كيلو وات ؛

6 الوزن: 35000 كجم
