النحاس زعنفة المبرد آلة ، ماكينة صنع الزعنفة 1- 4 صفوف الأساسية

النحاس زعنفة المبرد آلة ، ماكينة صنع الزعنفة 1- 4 صفوف الأساسية

Copper Radiator Fin Machine , Fin Making Machine 1- 4 Rows Core
Copper Radiator Fin Machine , Fin Making Machine 1- 4 Rows Core

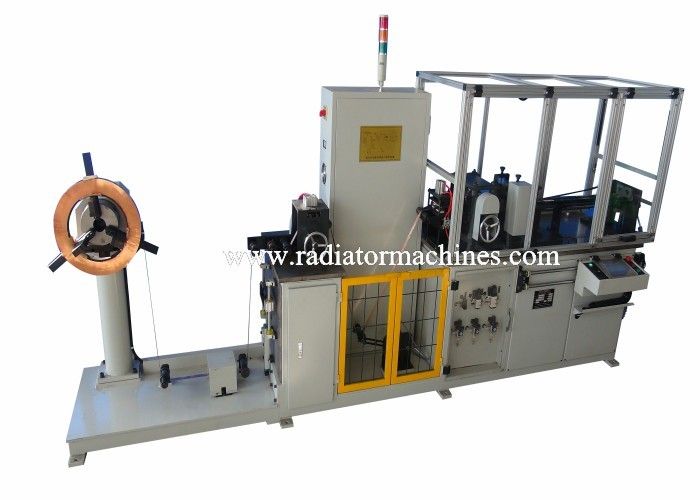

صورة كبيرة :  النحاس زعنفة المبرد آلة ، ماكينة صنع الزعنفة 1- 4 صفوف الأساسية

تفاصيل المنتج:
مكان المنشأ: جيانغسو
اسم العلامة التجارية: WONDERY
إصدار الشهادات: CE
رقم الموديل: لجنة حماية الصحفيين-100T
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حالة خشبية مناسبة للنقل البحري
وقت التسليم: 90 يوما
شروط الدفع: T/T, L/C, ويسترن يونيون
القدرة على العرض: 300 مجموعة لكلّ سنة
مفصلة وصف المنتج
اسم: آلة زعنفة المبرد مادة الزعنفة: نحاس
سرعة: 100 م / دقيقة رقم الصف الأساسي: 1-4 صفوف
وزن: حوالي 1.8 طن مادة النحاس: TP2
تسليط الضوء:

,

,

fin press machine

آلة زعنفة المبرد النحاسية ، آلة صنع الزعانف من 1 إلى 4 صفوف أساسية

مقدمة

آلة زعنفة المبرد قادرة على إنتاج زعانف نحاسية مموجة (1-4 صفوف) في آلية الدرفلة.تستخدم الزعنفة النحاسية ل

مشعات النحاس.



نطاق توريد آلة زعنفة الألومنيوم



آلة التفكيك 1 مجموعة
مسحوق مغنطيسي 1 مجموعة
قوة الفرامل المسحوق المغناطيسي جهاز الضبط التلقائي 1 مجموعة
محرك التغذية 1 مجموعة
جهاز التغذية 1 مجموعة
آلية تعديل التغذية الراجعة لسرعة التغذية 1 مجموعة
خزانة التحكم الكهربائية 1 مجموعة
الزعنفة تدخل آلية تعديل التوتر 1 مجموعة
بكرة تشكيل الزعانف 1 مجموعة
جهاز نقل الزعانف 1 مجموعة
جهاز جمع الزعانف 1 مجموعة
جهاز العد والقطع 1 مجموعة
مربع العملية 1 مجموعة
جسم الآلة 1 مجموعة
محرك رئيسي 1 مجموعة
محرك شد المحرك الرئيسي 1 مجموعة
لوحة الدوائر الهوائية 1 مجموعة



معلمات زعنفة النحاس

مادة الزعنفة: النحاس TP2

سرعة التغذية: 100 م / دقيقة

النوع: آلية الدرفلة

رقم صف الزعانف: 1-4 صفوف





مقدمة مفصلة
1) مكبح المسحوق المغناطيسي: مجهز على إطار جهاز فك اللفائف.يتم التحكم في سرعة فك اللفائف بواسطة قوة المقاومة للمغناطيس

فرامل المسحوق.
2) جهاز فك اللفافة: يدعم درج الملف الملف ويمكنه تشديد أو فك الدرج عن طريق ضبط مخلب الدرج.قيمة المقاومة المتغيرة

يتحكم مقياس الجهد تلقائيًا في قوة مقاومة فرامل المسحوق المغناطيسي.عندما تكون هناك حالة طوارئ ، جهاز فك اللفائف

يمكن إيقافه على الفور.
3) هيكل تعديل مقاومة التغذية: يتم ضبط آلة صنع الزعانف بنظام تغذية أوتوماتيكي.تحكم تحكم المثبط

قوة مقاومة فرامل المسحوق المغناطيسي للحفاظ على سرعة تغذية الملف مطابقة لسرعة التغذية لوحدة تشكيل الزعانف.
4) آلية تعديل قوة الشد للتغذية: تتكون من آلية كشف نفاذ الشريط ، وقوس ، وأسطوانة هوائية.الزعنفة

يمكن ضبط الارتفاع بشكل دقيق عن طريق تغيير ضغط عمل الأسطوانة.يمكن أن تقطع آلية الكشف عن نفاد الشريط الطاقة

إمداد الماكينة بالكامل عند نفاد شريط الألمنيوم / النحاس.
5) جهاز تزييت الزعانف: يتكون من غرفة الزيت العلوية والسفلية وشعر الغمر بالزيت.قبل الدخول إلى وحدة تشكيل الزعانف ، الجانبين

يجب تغطية شريط الألمنيوم / النحاس بفيلم زيت لحماية وحدة تشكيل الزعانف.وكذلك يمكن القضاء على الشوائب.
6) وحدة تشكيل الزعانف: وهي أهم جزء في آلة صنع الزعانف.يتم تشغيله بواسطة محرك العاكس.
7) جهاز الفصل: لوح فصل علوي وآخر سفلي يمكنه فصل الشريط المشكل عن وحدة تشكيل الزعنفة لتجنبها

انسداد.
8) عجلة التواء الزعانف: زوج من عجلة التواء الزعانف لثني شريط الألمنيوم / النحاس المشكل ، والحفاظ على التلافيف ونقله

منهم إلى الوحدة التالية.
9) جهاز التجميع: يخرج المثبط الزنبركي من شريط الألمنيوم / النحاس المعبأ بشكل وثيق للحصول على الزعنفة المشكلة بشكل أساسي.
10) جهاز تصحيح ميل الزعانف: لا يمكن للزعنفة المشكلة بشكل أساسي أن تلبي متطلبات درجة الزعانف ، ويجب تحقيق درجة الزعنفة عن طريق

جهاز تصحيح درجة الزعانف.
11) جهاز نقل الزعانف: يتم التحكم في الجهاز بواسطة محرك متدرج وقضيب دودة لنقل الزعنفة النهائية وعد الزعنفة

التلافيف في نفس الوقت.عندما تحقق التلافيف الزعانف القيمة المحددة (أي طول الزعنفة) ، يتوقف المحرك المتدرج و PLC

يتحكم في القاطع لقطع الزعنفة.يتم قطع الزعنفة في قمة الزعانف.
12) قضيب الدودة: يتم تحديد اختيار قضيب الدودة بواسطة درجة الزعنفة.يجب أن تعمل درجة زعنفة مختلفة مع قضيب دودة مختلف.
13) جهاز كشف الانسداد: يتكون من محرك ومسبار كشف وكتلة عزل.يعمل القطب بجهد DC 24V.هذه

يتم تثبيت جهاز الانسداد على جانب الخروج من وحدة تشكيل الزعانف.عندما يكتشف مسبار القطب وجود انسداد ، تكون قوة حلقة التحكم

قطع ، ويتم إيقاف المحرك على الفور لحماية وحدة تشكيل الزعانف.
14) القاطع: يتكون من حامل القاطع واسطوانة هوائية عازلة قابلة للتعديل بالاتجاهين.يوجد صمام ثنائي الوضع بخمسة اتجاهات

السيطرة على / قبالة اسطوانة القطع.
15) آلية رش الزيت: تتكون من صمام الملف اللولبي ومولد الفراغ والأنابيب.يقوم المولد الفراغي بسحب الزيت المتطاير لخزان الزيت عن طريق تشغيل / إيقاف تشغيل صمام الملف اللولبي ثم رش رذاذ الزيت على بكرات الشفرة للتزييت.
16) طاولة العمل لوحدة تشكيل الزعانف مصنوعة من مادة الألومنيوم / النحاس.ووحدة تشكيل الزعانف مصنوعة من غطاء زجاجي عضوي.







النحاس زعنفة المبرد آلة ، ماكينة صنع الزعنفة 1- 4 صفوف الأساسية 0
